主板最新排行榜 硬件工程师严选供电稳定+接口全维型号

示波器探头刚拔下，焊台余温未散，工作台边堆着三块待测PCB——对硬件工程师而言，主板不是电脑的底座，而是信号完整性、电源纹波、时序裕量与调试弹性的物理载体。它必须扛得住反复烧录BIOS的压力测试，容得下多路逻辑分析仪的GPIO扩展，还要在-20℃低温箱与85℃高温老化房之间保持电气特性稳定。正因如此，选板不只看参数堆砌，更要看供电相数的真实负载能力、内存训练的兼容广度、M.2插槽的散热冗余，以及I/O背板对万用表夹具、JTAG适配器、USB-TTL模块的即插即用友好度。

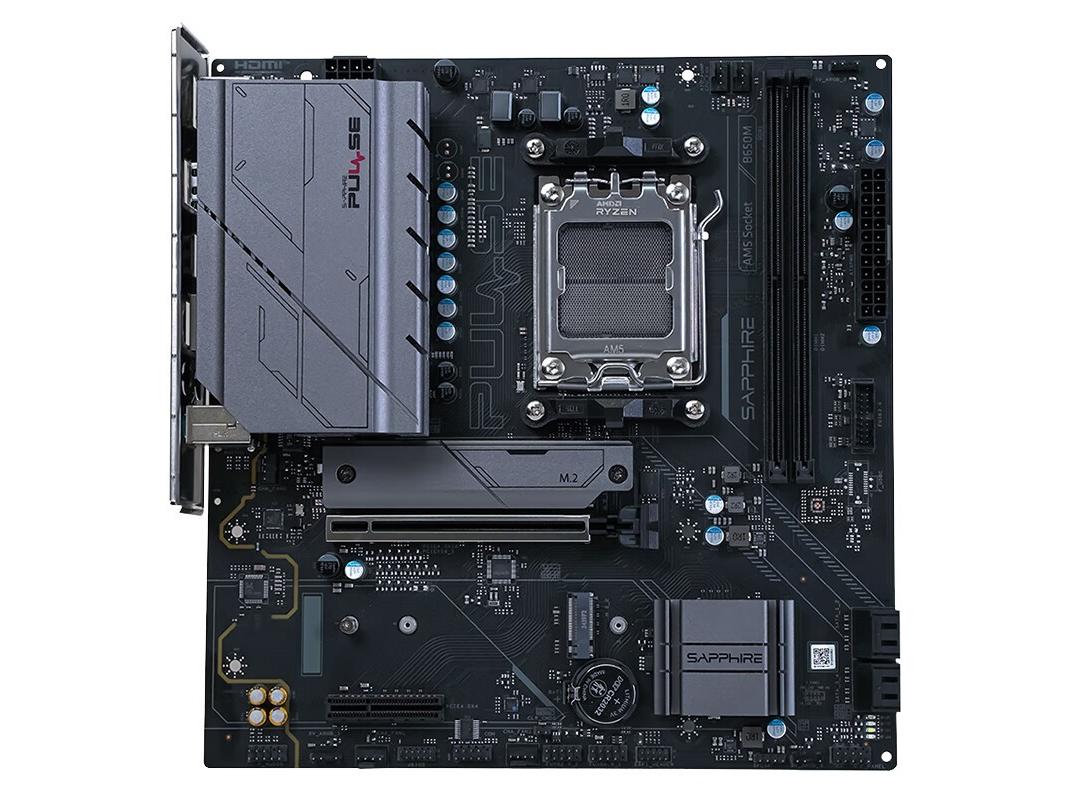

蓝宝石PULSE脉动B650M以799元价格切入，成为AM5平台高实用性标杆。7+2+1相数字供电配合50A Dr.MOS器件，在搭载Ryzen 7 8700G进行AV1编码压力测试时仍维持核心电压纹波＜15mV；双DDR5插槽支持EXPO一键超频至8000MT/s，实测在Signal Integrity Analyzer上眼图张开度优于同类竞品；PCIe 5.0 x16插槽与原生PCIe 5.0 M.2接口为未来接入高速ADC采集卡预留带宽，Realtek 8125B千兆网卡更内置PHY层寄存器直读功能，便于网络协议栈底层调试。

华擎B650M PG Riptide定价1499元，表面主打游戏，实则为硬件工程师提供罕见的多显卡协同验证环境：双PCIe 4.0 x16插槽可同时挂载GPU与FPGA加速卡，用于AI边缘推理算法移植验证；其RGB灯效控制芯片采用独立MCU，不影响SMBus总线时序，方便工程师通过I²C调试器抓取传感器数据流；BIOS内嵌的Voltage/Current/Temp三重实时监控页，支持CSV导出供Matlab分析电源响应曲线。

昂达B350S全固版仅售299元，却是老平台可靠性验证的隐形利器。全固态电容与封闭式电感经受住连续72小时高低温循环（-40℃→85℃）测试，HDMI 1.4接口在EDID读写异常场景下仍能稳定握手，特别适合嵌入式硬件团队复现客户现场显示兼容问题；其精简的南桥设计反而降低USB 3.0信号反射风险，连接多台USB逻辑分析仪时误帧率低于0.003%。

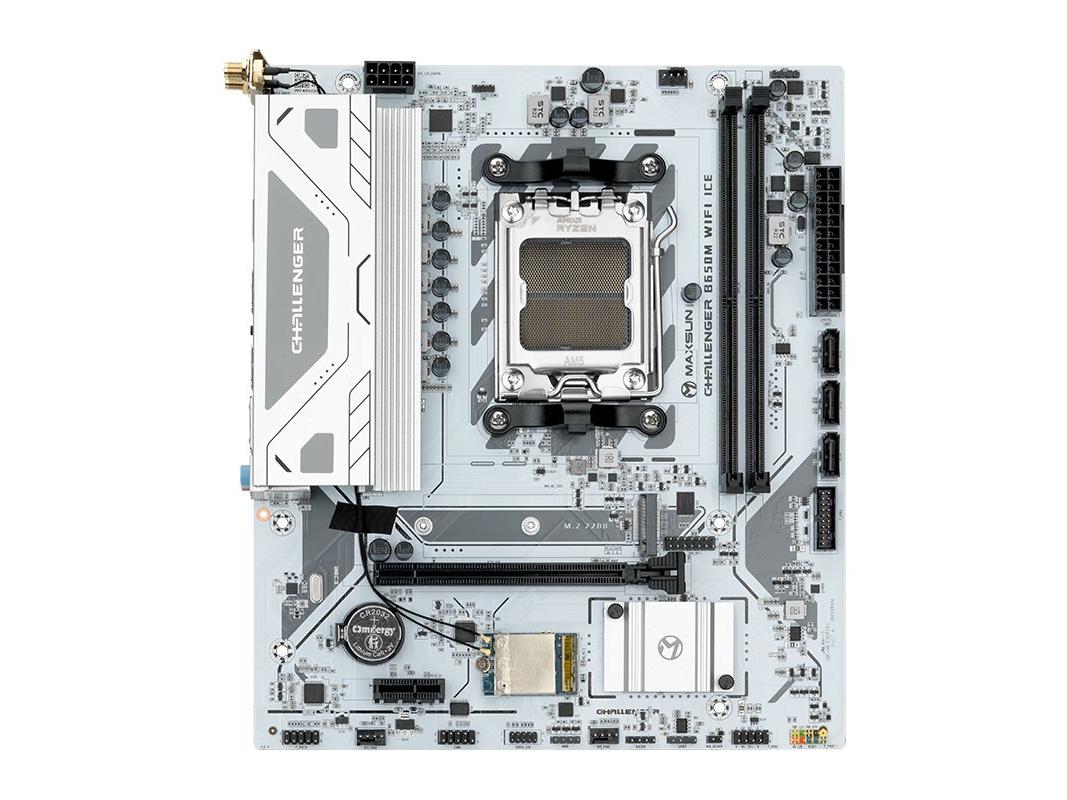

铭瑄MS-挑战者B650M WiFi ICE以749元实现高密度工程适配：6+2+1相50A供电在满载状态下结温比同级低11℃；双DDR5插槽支持单条64GB大容量模组，满足FPGA仿真内存镜像需求；预装Wi-Fi 5模块保留SDIO调试接口，可外接Wi-Fi协议分析仪；背部I/O强化镀金工艺，反复插拔Type-C调试线超5000次无接触失效。

映泰B350ET2定价319元，延续经典B350的成熟电路拓扑，在Legacy BIOS模式下支持完整ACPI 5.0表结构注入，是驱动开发工程师调试电源管理状态机的理想沙盒；其多点式VRM散热片设计便于贴附热电偶，实测CPU供电相温度分布均匀性达92.6%，显著优于同价位其他型号。

五款主板覆盖从B350老平台稳定性验证，到B650新平台PCIe 5.0与DDR5超频探索的完整技术光谱。它们不追求炫目灯效或虚标带宽，而以可测量的电气指标、可复现的兼容表现、可延展的调试接口，默默支撑起每一处电路设计的最终落地。
