LGA 2066主板性价比高榜 兼顾研发验证周期与长期供货稳定性

当一块电路板需要承载18核36线程处理器持续满载运行，当八条DDR4插槽同步加载高速信号完整性测试固件，当七颗M.2接口同时接入NVMe协议分析仪与逻辑协议发生器——硬件工程师的桌面，早已不是普通PC的范畴，而是精密电子系统验证的第一现场。LGA 2066平台凭借原生支持Intel Core X系列与Xeon W处理器、多达44条PCIe 3.0通道、四通道内存架构及丰富企业级I/O拓展能力，成为硬件研发、高速接口验证、FPGA协同仿真及高密度PCB信号调试不可替代的底层基石。在此场景下，主板不仅关乎启动与兼容，更决定着电源纹波控制精度、时钟抖动水平、PCIe拓扑灵活性与长期老化稳定性。

EVGA X299 FTW K以1965元的到手价成为高起点入门之选。它采用强化型VRM散热模组与六层PCB堆叠设计，在13相数字供电基础上支持全核5.0GHz稳定超频；内置USB 3.1 Gen2前置接口直连控制器，便于快速接入自定义烧录与调试设备；BIOS提供详尽的VCCIO/VCCSA电压微调选项，对DDR4-4266高频内存兼容性经过百片级贴片验证，是中小规模硬件团队搭建原型验证平台的务实之选。

华硕ROG RAMPAGE VI EXTREME ENCORE定价7999元，延续ROG旗舰血统，搭载双BIOS切换芯片与UEFI级硬件断点调试支持，其PCIe插槽物理间距经重新布局，可无干涉安装三块全长双槽厚显卡或高速ADC/DAC采集卡；板载ASMedia USB 3.1主控与Intel千兆网卡组成低延迟外设链路，配合AI智能风扇曲线，保障72小时连续压力测试中VRM温度始终低于85℃，特别适配高速SerDes链路眼图分析等长时间稳态工况。

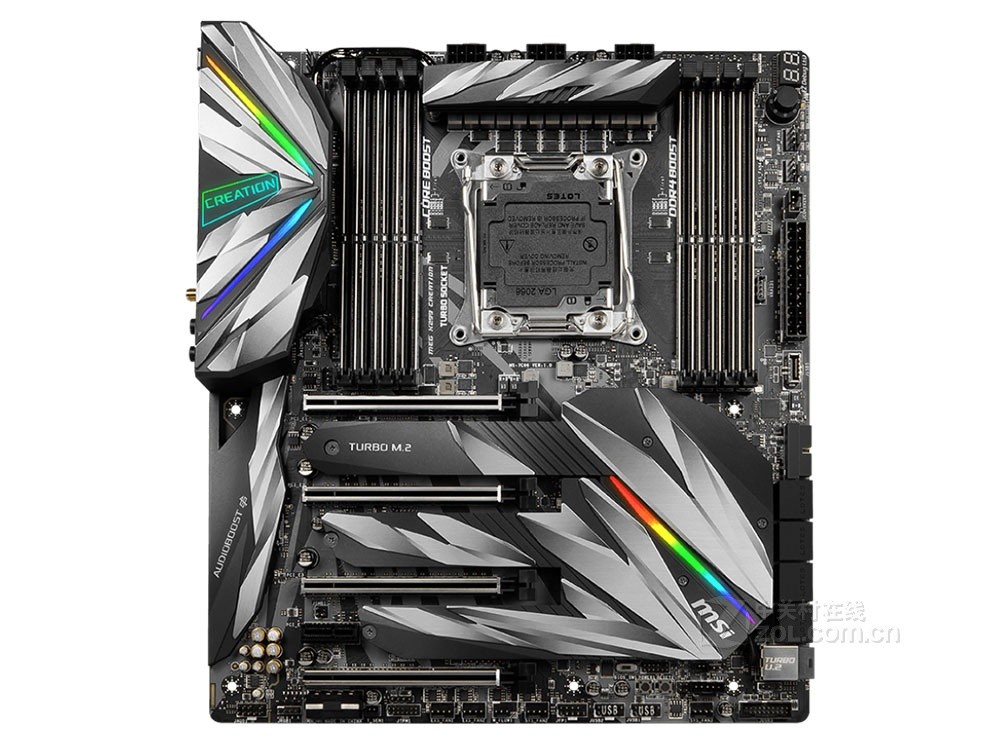

微星MEG X299 CREATION售价7299元，以工程化细节见长：13+1相军规级供电配合三8针CPU辅助供电，确保i9-10980XE在AVX512负载下电压波动小于±15mV；8条DDR4插槽支持全通道独立时序调节，配合OC Profile一键导入功能，大幅缩短内存子系统调试图谱周期；2.5G网卡集成硬件时间戳单元，满足IEEE 1588v2精密时间同步验证需求，是通信基带硬件工程师的理想搭档。

技嘉X299X AORUS XTREME WATERFORCE标价20001元，定位极致可靠性的系统底座。全板覆盖镍抛光水冷头，支持双路独立水冷回路分别管控CPU与芯片组区域；双雷电3控制器实现40Gbps外接FPGA加速卡或高速存储阵列；板载ARGB融合式温感矩阵，可将热敏电阻数据实时映射至散热策略，为构建7×24小时无人值守验证平台提供底层保障。

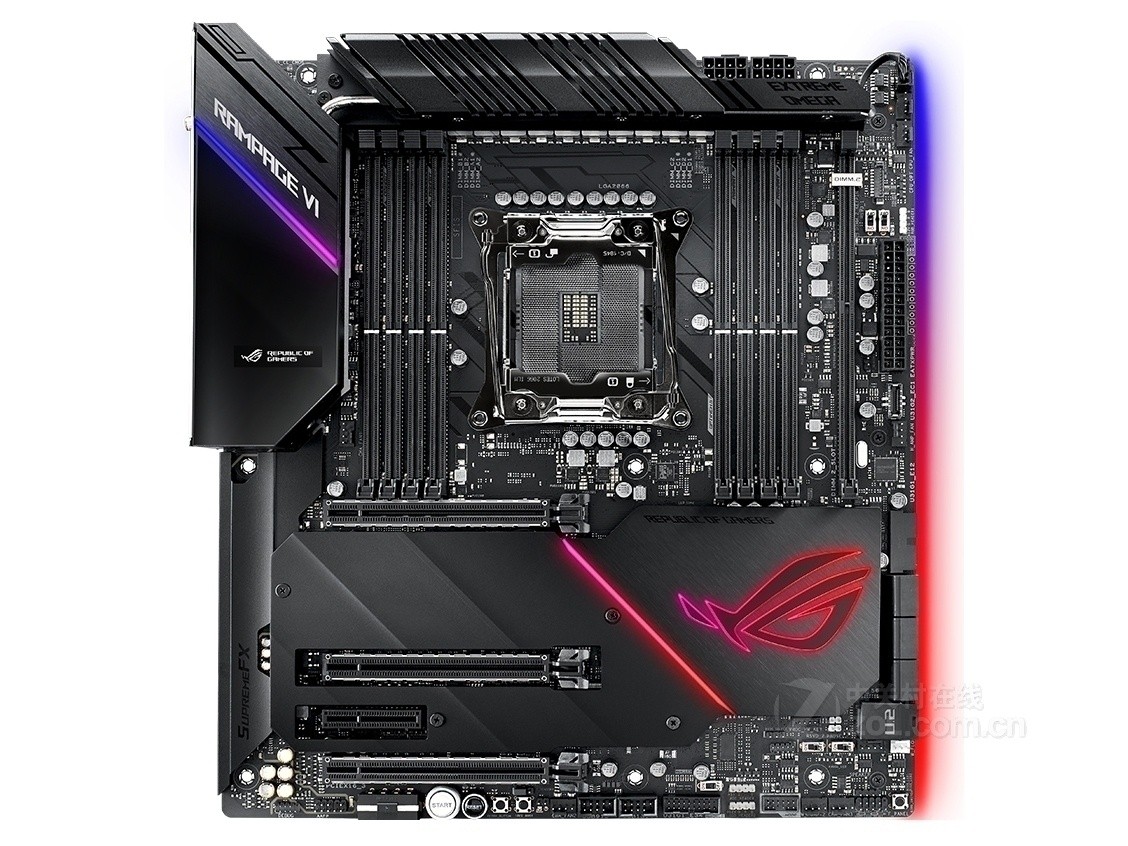

华硕ROG RAMPAGE VI EXTREME OMEGA以8999元位列高端序列，相较前代升级Omega专属BIOS界面，集成嵌入式SPI Flash编程器与JTAG over USB调试桥接模块，免去外接调试器即可完成BMC固件刷写与SoC级寄存器探查；其PCIe插槽金属屏蔽罩内嵌EMI吸收材料，显著降低高速信号串扰，在毫米波射频板卡联调场景中展现出优异的电磁兼容表现。

五款主板虽定位分层，却共同锚定硬件工程师真实工作流中的关键痛点：供电纯净度、拓扑自由度、调试可见性与环境鲁棒性。无论初创团队快速验证概念，还是大型实验室构建多节点协同平台，LGA 2066主板正以日益成熟的工程语言，默默支撑着中国硬件创新的每一次信号跃迁。
