深夜实验室的示波器还在闪烁,串口终端持续输出调试日志——嵌入式开发者的世界里,一台稳定、兼容性强、编译效率高又不拖慢固件迭代节奏的主机,远比炫酷外观更关键。在500–1000元价位段,CPU不仅要扛住Yocto全量构建、QEMU虚拟化、OpenOCD在线调试等多线程重负载,还需兼顾老旧开发板驱动兼容性、低功耗待机能力及未来1–2年的可升级空间。这一区间并非低端妥协区,而是精打细算的生产力枢纽:既要足够快,又不能因过热降频打断RTOS测试;既要支持新内存标准加速镜像加载,也要保留对Legacy BIOS和工业主板的稳定适配能力。
Intel 酷睿 i3 12100F,到手价850.0元。作为第12代Alder Lake架构代表,其4性能核8线程设计在GCC多线程编译中表现突出,Cinebench R23多核成绩超7200分;12MB大缓存显著提升Makefile依赖解析速度;原生支持DDR5 4800与PCIe 5.0,为后续接入高速JTAG调试器或FPGA PCIe子卡预留通道。无核显设计反而降低系统复杂度,契合多数嵌入式场景“独显直连+串口优先”的硬件逻辑,是构建稳定CI/CD本地编译节点的理想选择。

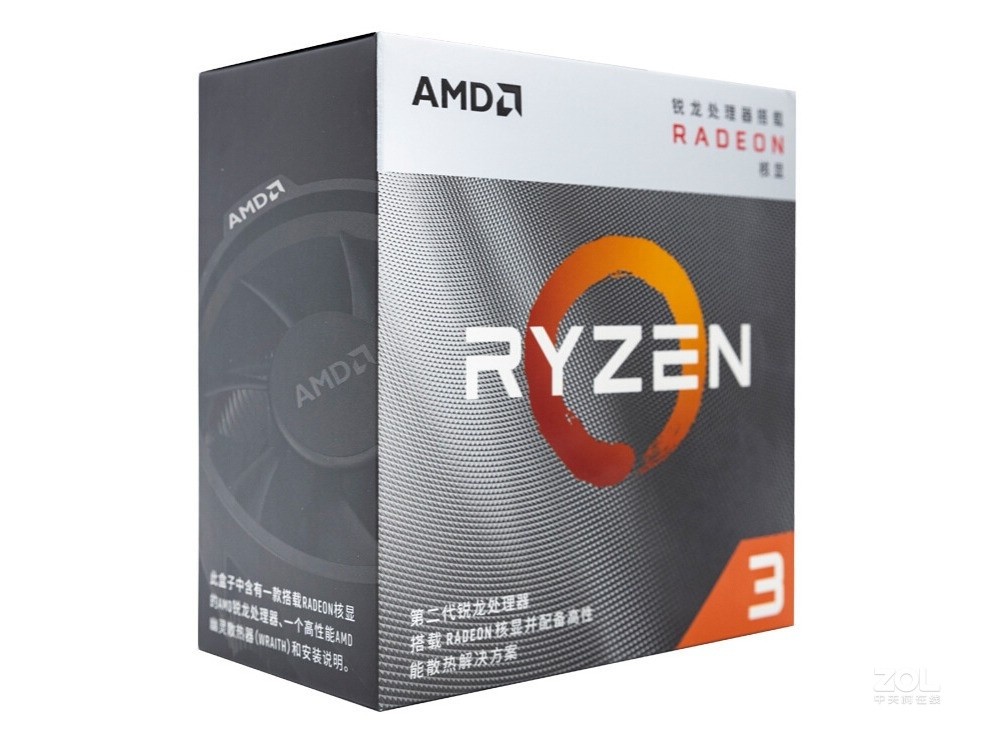

AMD Ryzen 3 3200G,到手价950.0元。Zen+架构虽非最新,但Vega 8核显使其成为无独显嵌入式调试主机的稀缺存在——HDMI直连MIPI转接屏、运行LVGL图形界面、甚至轻量级ROS2可视化节点皆可流畅承载;AM4平台主板生态成熟,兼容B450/B550等支持ECN补丁的工业级主板,对U-Boot移植、设备树调试友好;4核4线程结构简洁,在裸机驱动验证阶段避免超线程带来的时序干扰,稳定性久经考验。
Intel 酷睿i3 9100F,到手价799.0元。第九代Coffee Lake Refresh处理器以极简可靠著称:LGA1151插槽匹配大量二手工控主板(如华擎IMB-X1110),BIOS更新完善,对FreeDOS启动、Legacy USB HID调试设备识别率极高;3.6GHz固定高主频保障单步调试响应及时;国际象棋跑分破12000,证明其整数运算能力扎实,特别适合MCU固件反汇编分析与静态代码扫描任务。
AMD Ryzen 5 5500GT,到手价939.0元。6核12线程Zen3架构带来越级多任务能力,Geekbench多核6637分远超同价位竞品;Vega 7核显频率达1.8GHz,可支撑Zephyr OS GUI Demo演示及WebAssembly边缘计算实验;AM4平台延续性极佳,轻松搭配X570主板启用PCIe通道拆分功能,满足多路UART+CAN FD+USB 3.0同步抓包需求,是面向智能硬件原型验证的高弹性平台。
Intel 酷睿i3 8350K,到手价869.0元。作为唯一解锁倍频的K系列入门款,其4.0GHz全核锁定频率规避了睿频波动对定时器校准的影响,在裸机Tick精度验证、PWM波形生成等硬实时场景中具备独特优势;UHD Graphics 630核显虽弱,但完全兼容Intel GPU Tools链,便于开展Vulkan嵌入式渲染路径验证;ECC内存支持更为关键——在长时间运行的自动化测试套件中有效防范位翻转导致的误判。
五款产品覆盖从传统工控兼容、图形调试辅助、高主频确定性执行到多核并行构建等多元嵌入式开发子场景。它们未必参数最强,却都在真实开发流水中沉淀出不可替代的实用价值:省下的不仅是预算,更是反复刷BIOS、重装工具链、等待编译的时间。
