深夜实验室的示波器屏幕泛着微光,调试台上的PCIe设备持续运行八小时未见温升异常——对硬件工程师而言,主板不是配件,而是整个验证系统的神经中枢。它必须扛住反复刷BIOS的压力、承载FPGA加速卡的高带宽吞吐、兼容多代CPU进行兼容性比对,还要在密集布线环境中保持信号完整性与长期供电稳定。没有花哨的RGB灯效,只有扎实的供电相数、全覆式散热装甲、精准的PCIe时序控制,以及经得起拷机考验的PCB叠层工艺。
华硕TUF B360M-PLUS GAMING S以879元价位成为入门级硬件验证平台的理想起点。B360芯片组虽属上代,却以成熟可靠的PCIe 3.0 x16通道、双DDR4插槽支持超频至3200MHz、以及华硕军规级电容与散热设计,支撑起嵌入式模块烧录、低功耗MCU仿真等基础开发任务。其板载Debug LED与清晰排线标识,大幅缩短故障定位时间,特别适合预算有限但需快速搭建多平台测试环境的工程师。
进阶之选华硕TUF GAMING B850M-PLUS WIFI定价1399元,是当前少有的Micro ATX规格中搭载完整14+2+1相80A供电与8层PCB的B系列主板。PCIe 5.0 x16原生支持确保未来三年内可接入高速AI加速卡或高速采集卡;WiFi7模块便于远程调试日志同步;4×DDR5插槽最大192GB容量,满足大型EDA工具链本地缓存需求。白色装甲搭配浅色PCB不仅提升视觉辨识度,更利于产线贴片与飞线焊接时的走线判断。

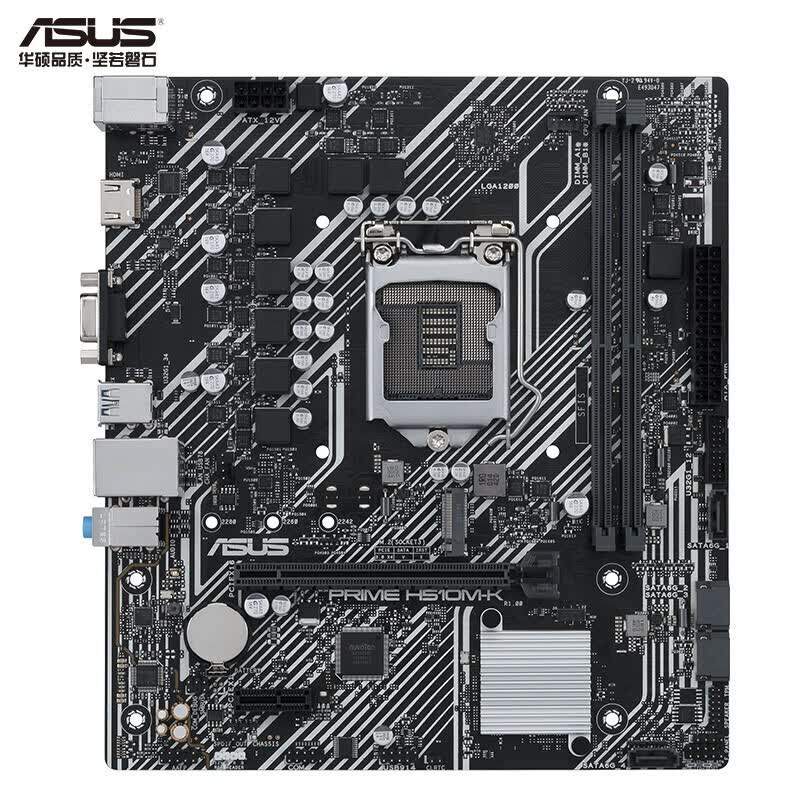

华硕PRIME H510M-K以599元提供极简而实用的工程向配置。H510虽不支持超频,但凭借对10/11代酷睿的原生兼容、PCIe 4.0 x16通道、双DDR4 3200MHz支持及AURA神光同步接口,成为老旧设备升级与自动化测试工装的理想载体。其集成千兆网卡与双显输出能力,可轻松构建双屏监控系统,实时追踪电源纹波与逻辑分析仪波形。

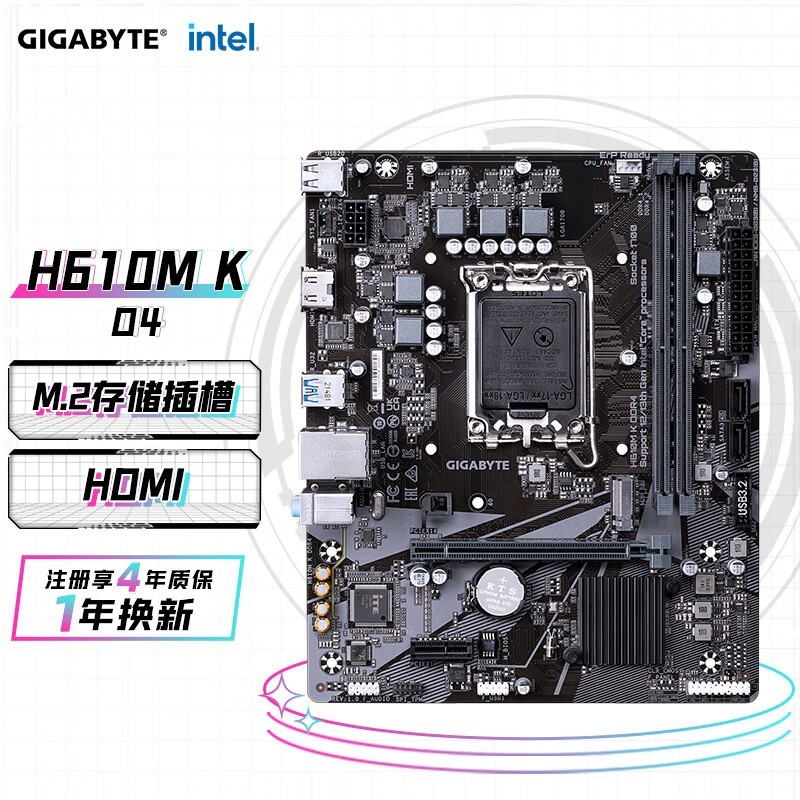

技嘉H610M K DDR4仅售499元,却是百元级中最具工程诚意的选择:6+1相供电配合金属加固PCIe插槽,在持续插拔GPU/FPGA卡场景下显著延长插槽寿命;XMP一键超频支持让DDR4-3200内存稳定运行;6声道音频虽非核心,但在声学传感器标定实验中提供基础回放能力。小体积、低功耗、高兼容性,适合作为移动调试箱或教学实训平台主控板。
技嘉X299X DESIGNARE 10G以7998元定位高端工作站生态。LGA2066平台支持双路Xeon与最高512GB DDR4四通道内存,PCIe 3.0 x16×7全速通道布局,辅以Thunderbolt 3与10G双网口,专为芯片验证、高频信号建模、4K实时视频流处理等重型任务设计。其PCB采用服务器级沉金工艺与独立时钟域分区,确保PCIe插槽间信号串扰低于-45dB,是硬件工程师在SoC原型验证阶段不可或缺的底层基石。
五款主板覆盖从教学实训、日常调试到芯片级验证的全链条需求。它们不追逐消费级市场的参数游戏,却以真实供电余量、严谨信号设计、长期供货承诺和工程师友好的调试接口,构筑起数字世界最沉默也最坚韧的支点。
