一、前言

随着硬件性能的提升,其功耗和发热量也随之大大升高,尤其是RTX40系显卡上市后,其庞大的体积更是给组建ITX小钢炮制造了重重障碍。好在ITX之外,还有其他方案可选,所以本人综合考量了性能、体积和成本,打造了一台基于i5 13400+技嘉 B760M电竞雕+RTX4070Ti的M-ATX小钢炮,下面就将其分享给大家吧。

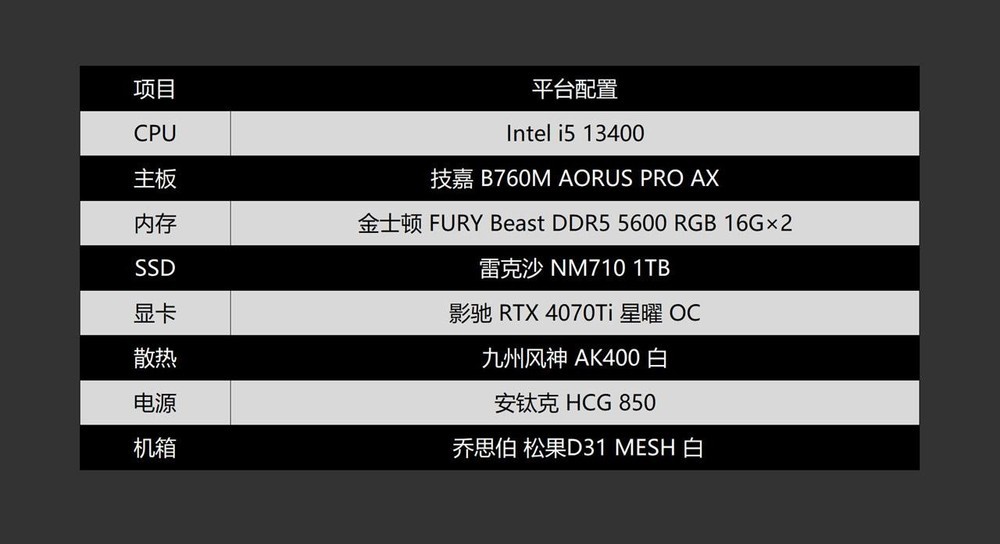

二、配机思路及配件介绍

此次装机,核心配件采用了i5 13400+RTX4070Ti的组合,其实按照技嘉 B760M电竞雕主板的供电规格,给配个i7也是毫无压力的,不过本着好钢要用在刀刃上的原则,将显卡的优先级放到了第一位,所以CPU就稍微低了点。不过RTX4070Ti主打2K和4K分辨率,所以即便搭配i5 13400,在这两个分辨率下也并不存在带不动RTX4070Ti的情况。


CPU选用了i5 13400,该U采用6大核4小核设计,主频2.5GHz,最高睿频4.6GHz,内置UHD Graphics 730核显。

目前该U盒装和散片差价较大,某东盒装1899元,散片已经来到1200元出头,具体怎么选,请玩家自行斟酌。

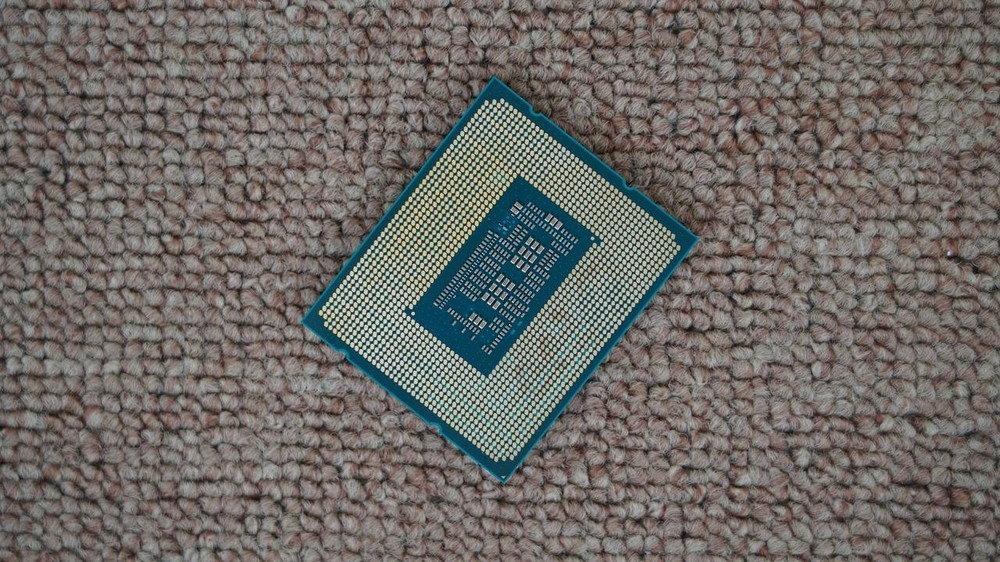

背部一览。该U目前有B0、C0两个版本,通过背部的电容布局就能轻松判断出步进。如本人这颗是C0步进的,其背部电容布局和12代的12600K等CPU是一样的(B0步进才是真正的13代)。

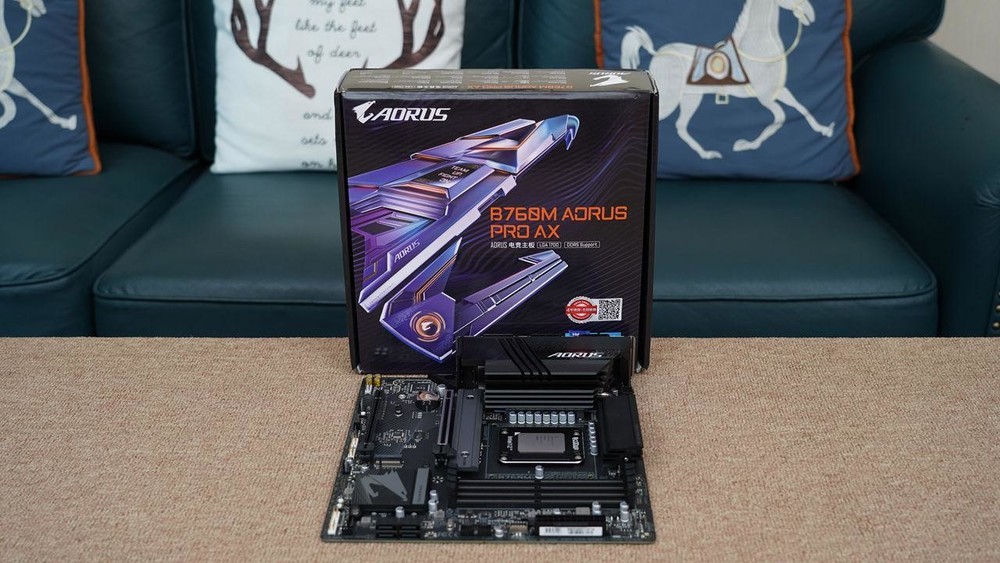

主板选用了技嘉 B760M电竞雕,该主板采用14+1+1相供电,工作扎实,加之有技嘉D5黑科技加成,整体实力还是颇为不俗的。

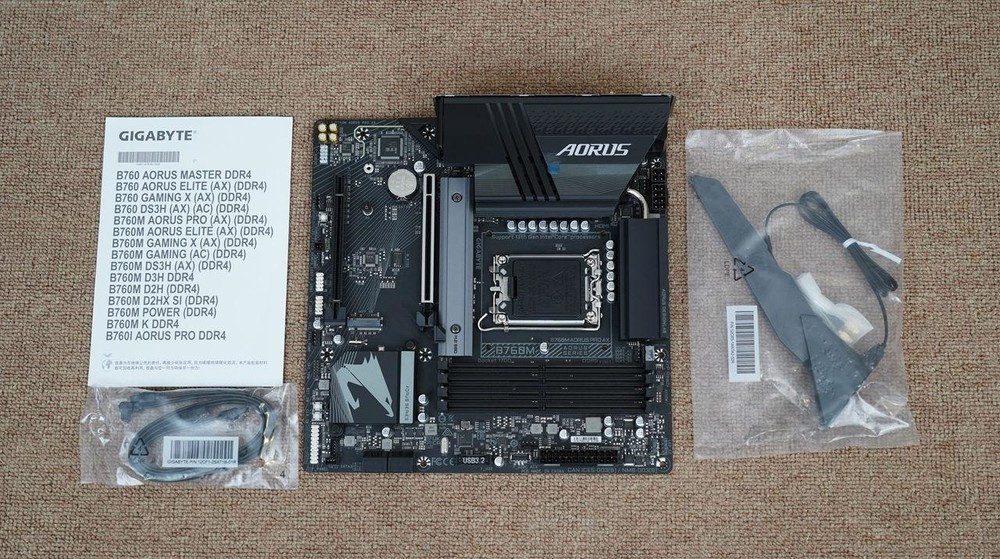

主板提供的附件简单实用,将环保理念贯彻的较为到位。

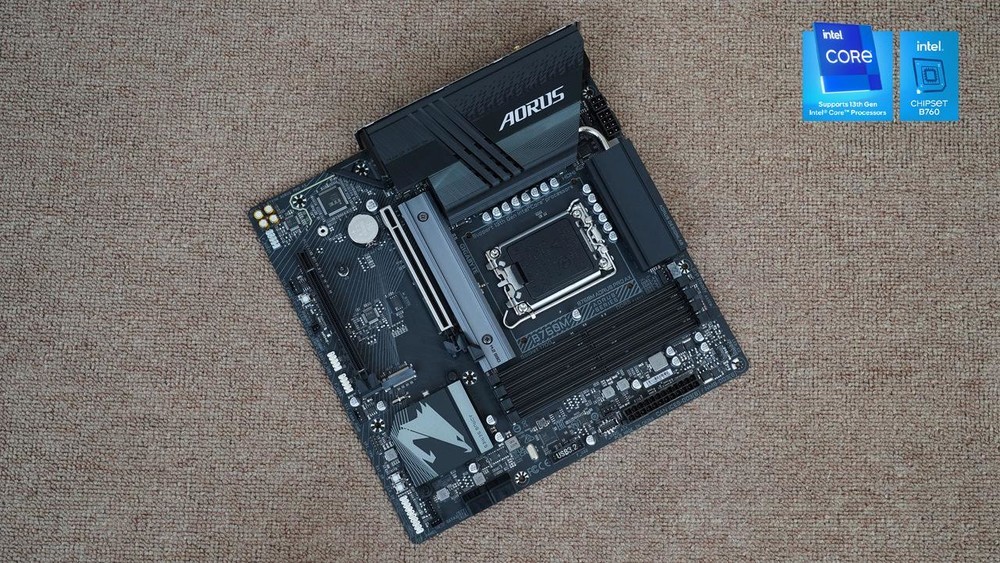

主板采用了M-ATX板型,外观一袭黑色,给人一种扎实沉稳的感觉。

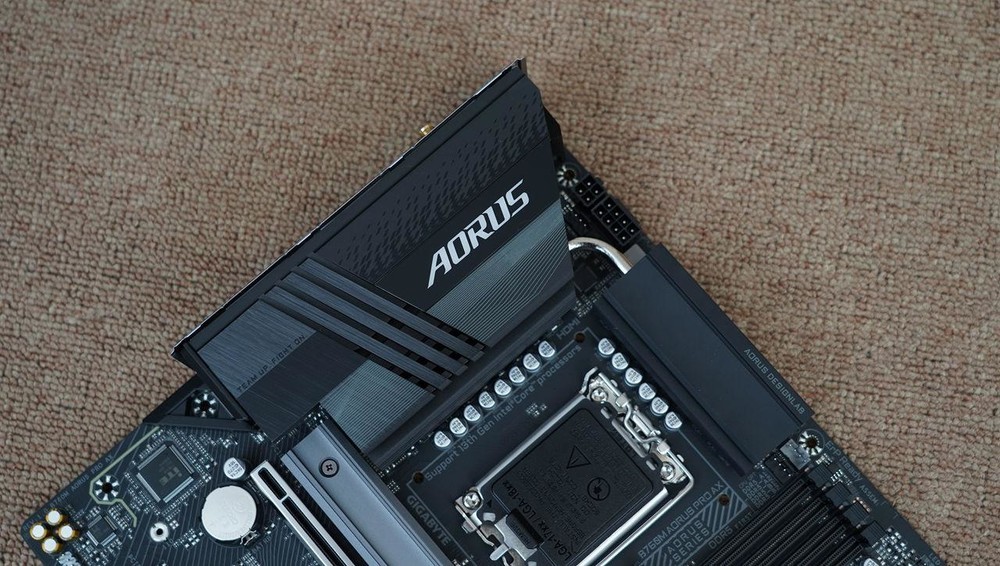

主板的供电区域采用全覆盖散热设计,大面积一体成型的散热片配合热管连接,能够大大提高散热效能,改善散热效果。主板采用8+4pin供电接口,针脚采用实心设计,既能提高强度,又能降低阻抗。

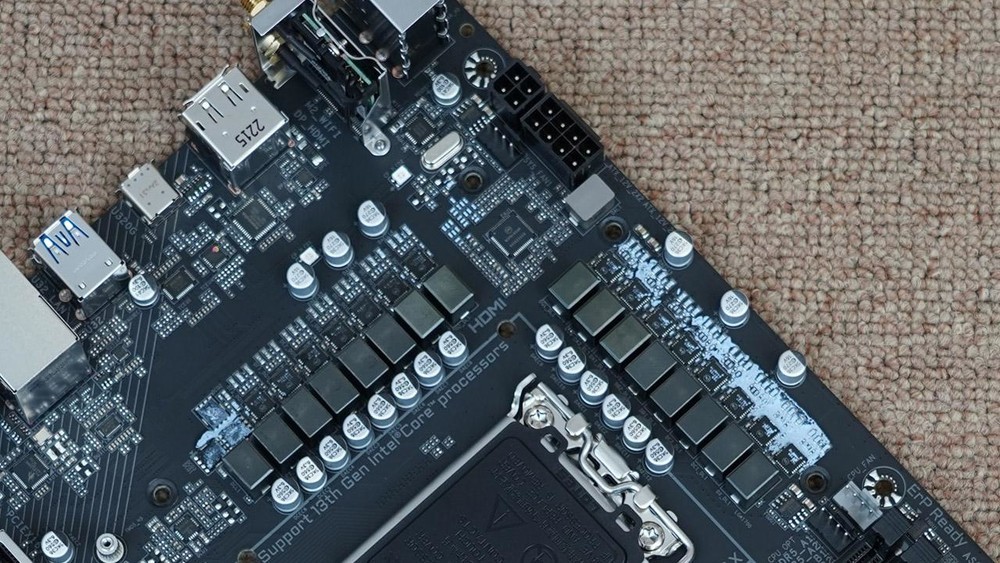

主板采用14+1+1相供电设计,配合高品质电感、电容、Dr.MOSFET及2盎司铜电路板设计,能够为系统提供高效稳定的供电。

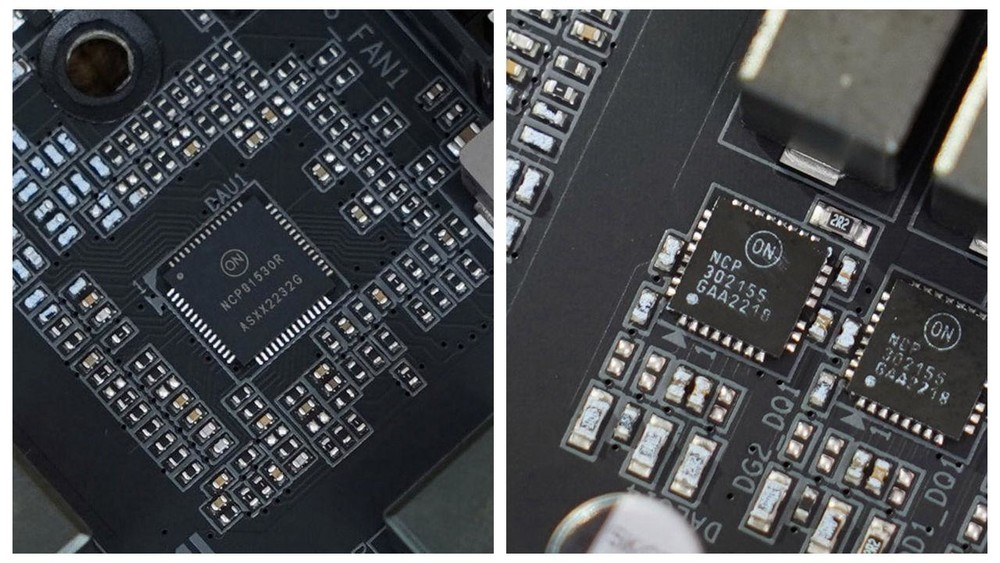

主板供电PWM芯片为安森美NCP81530R,MOSFET采用了安森美NCP302155,该元件整合了驱动IC和上下桥MOS,单颗最大可承受60A电流,这样的供电配置在B760中算是比较高的,即便是应付i7、i9级别的CPU也没有压力。


主板提供了4条DDR5内存插槽,最大支持128G内存,最高可实现7600MHz(超频)的频率,配合主板的DDR5低延迟黑科技,可进一步释放内存的潜力。

在内存插槽的左下侧,还提供了1组USB 3.2前置接口和1个USB 3.2 Gen2 Type-C前置接口。

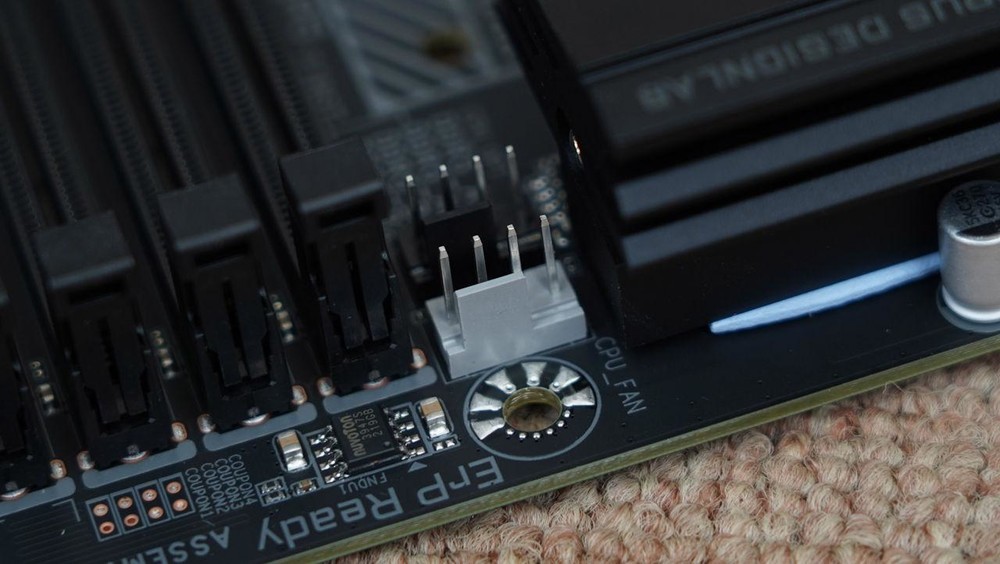

主板提供了多个4针风扇接口,配合SmartFan 6技术,可自定义风扇运行配置,兼顾了散热效能和噪音。


在内存插槽的右下角,主板还提供了1组5V RGB和1组12V RGB接口,配合技嘉智能管家(GCC)软件,能够实现丰富多彩的RGB灯效。

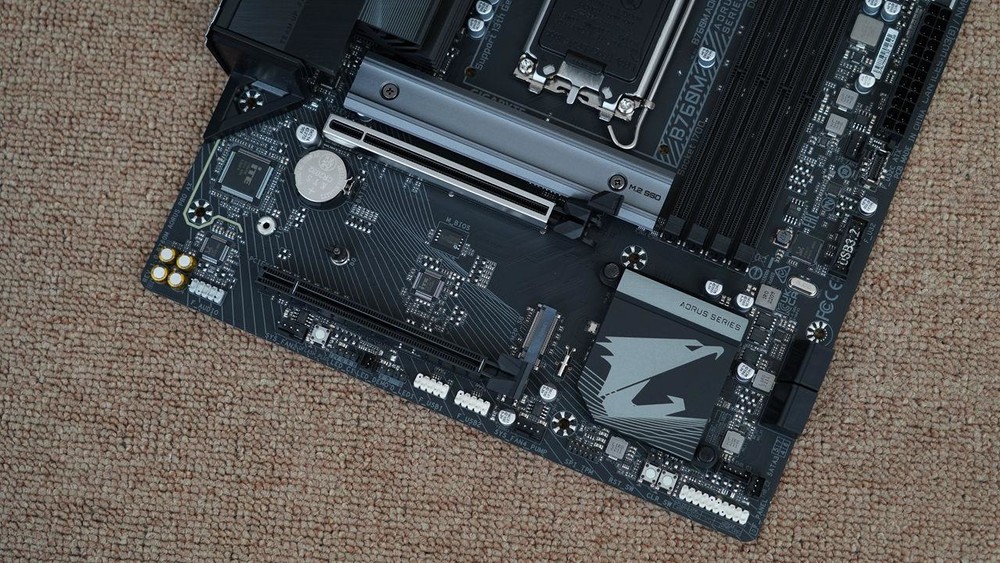

主板第一条显卡插槽采用了PCIe 4.0 ×16接口,并采用合金装甲设计,大大提高了强度。

主板还提供了2条PCIe 4.0 M.2插槽,其中第一条插槽采用散热装甲设计,保障了SSD的稳定运行。

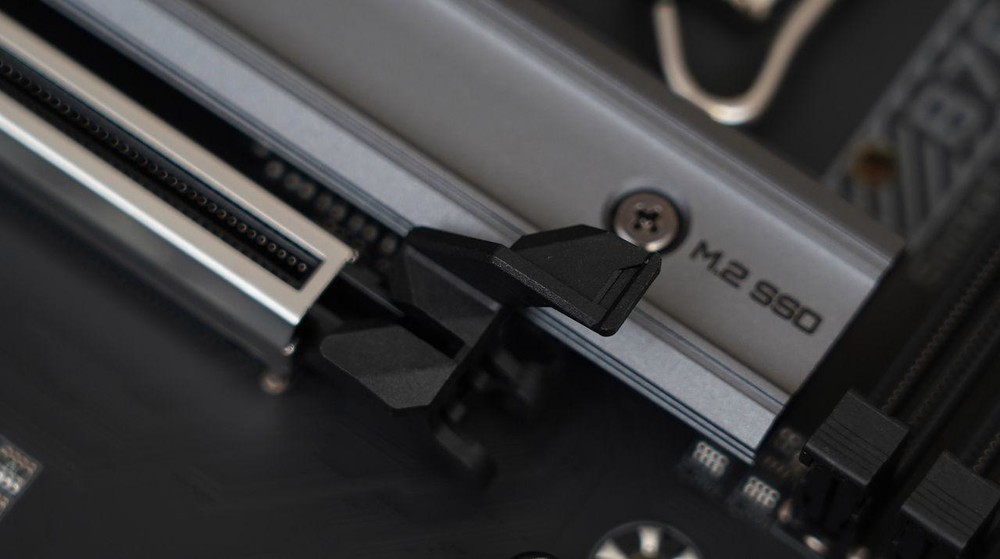

主板采用EZ-Latch设计,如显卡卡扣通过加宽设计,这样不容易被其他配件遮挡,便于玩家拆卸显卡。

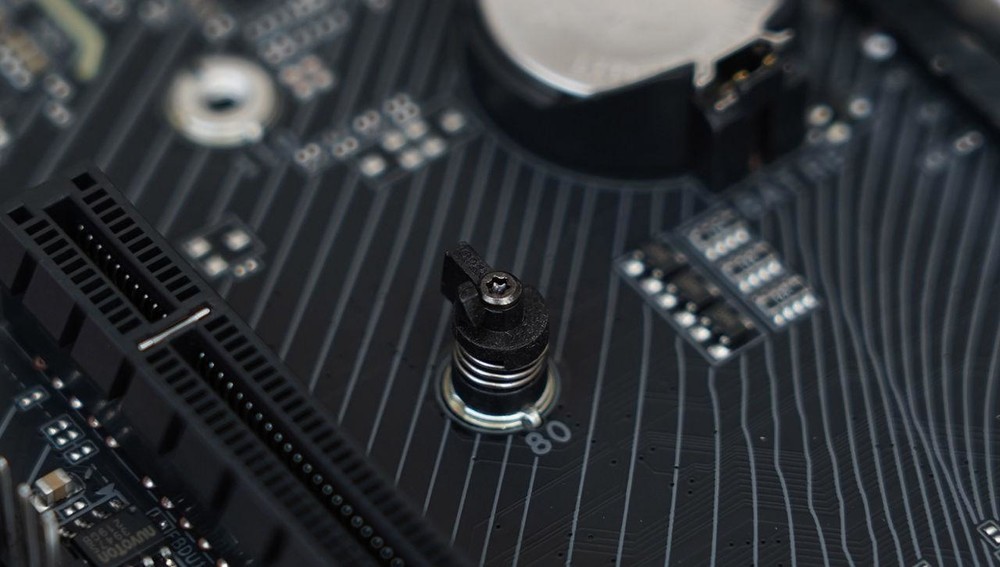

M.2插槽采用弹簧式卡扣设计,无需工具就能拆装M.2 SSD。

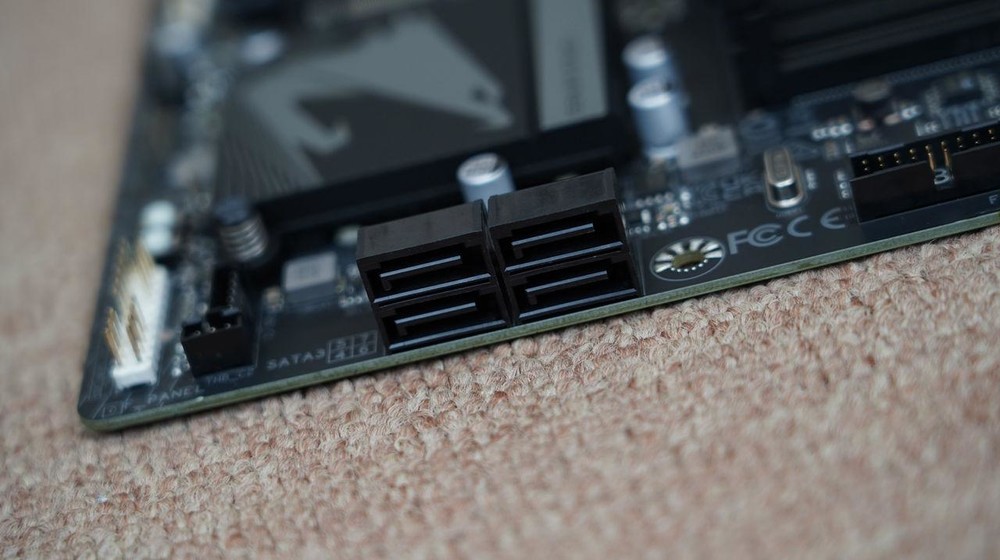

主板标配了4个SATA 6Gbps卧式接口。

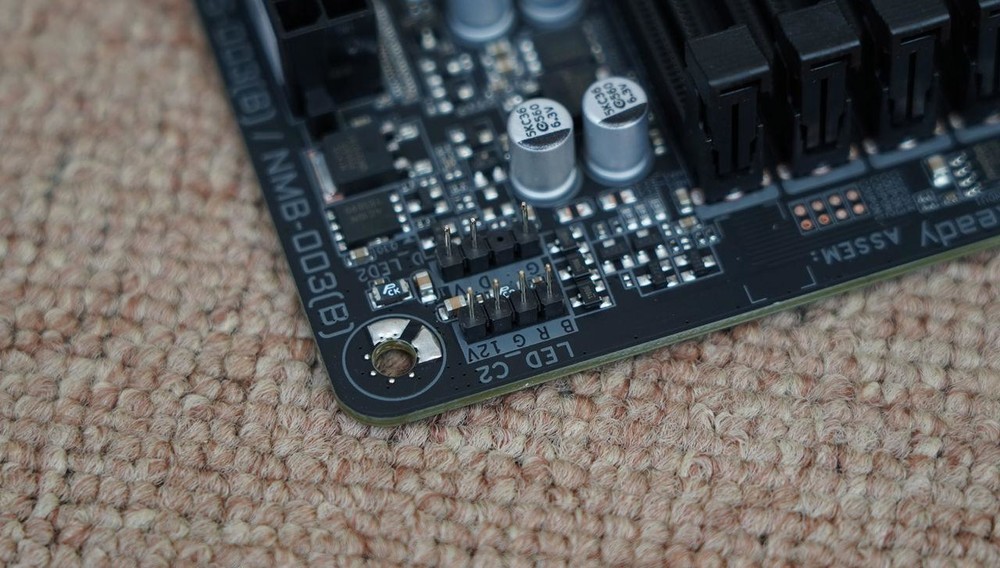

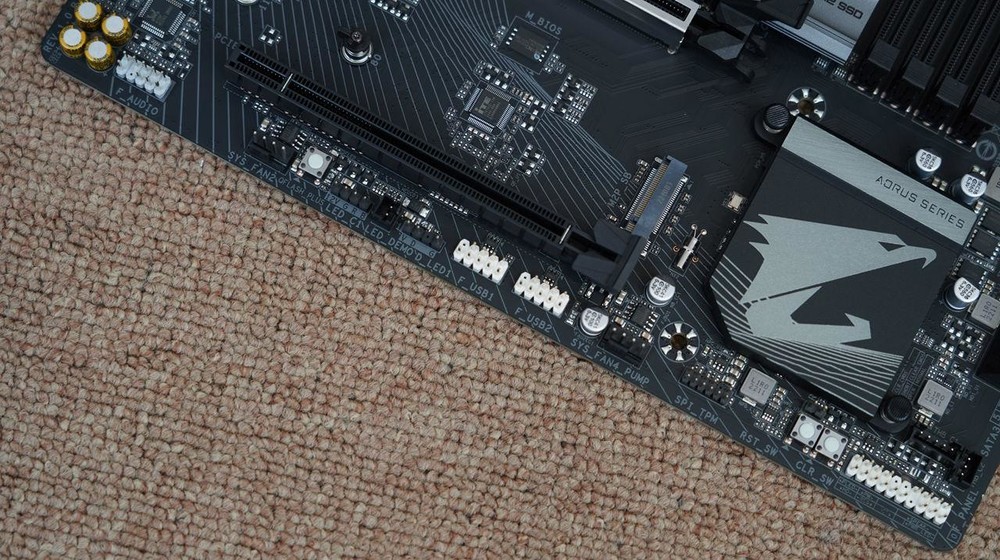

主板底部还提供了1组12V RGB接口和1组5V RGB,另外,这里还设置了多个多功能按钮,如Q-Flash Plus按钮可以在免安装CPU、内存、显卡的情况下升级BIOS。

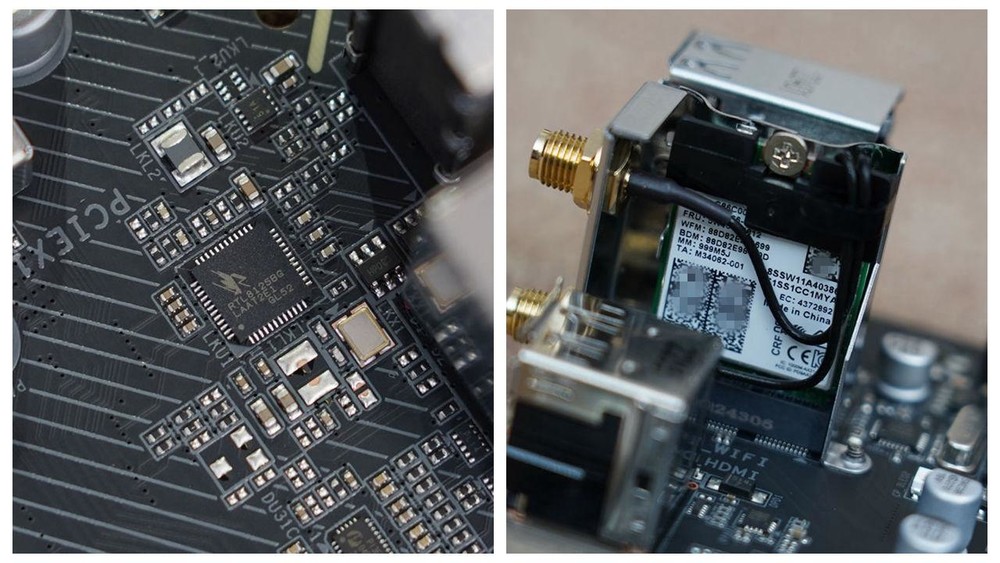

主板有线网络部分采用了REALTEK RTL8125 2.5G芯片,无线网络部分采用了Intel AX211 WiFI 6网络芯片,为玩家的网络传输提供了保障。


主板采用了REALTEK ALC897音频芯片,配合高品质音频专用电容和音频分割线设计,能够为玩家带来良好的听音体验。


主板采用一体式I/O挡板,接口也较为丰富,主板配备了DP、HDMI、网络、音频及多个USB接口,其中有1个20Gbps的USB 3.2 Gen 2x2 Type-C接口。

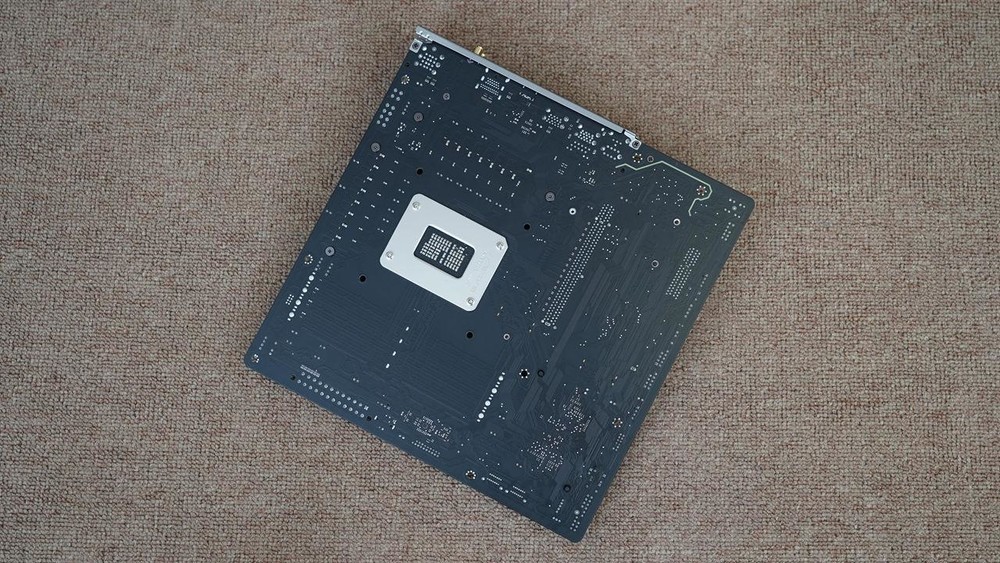

主板背面一袭黑色,质感较为不错。


内存采用了金士顿 FURY Beast DDR5 5600 16G×2 RGB,该内存支持RGB灯效,支持XMP 3.0技术和EXPO技术,兼顾了灯效和性能。

内存采用塑封包装,简约环保。


包装背面一览。

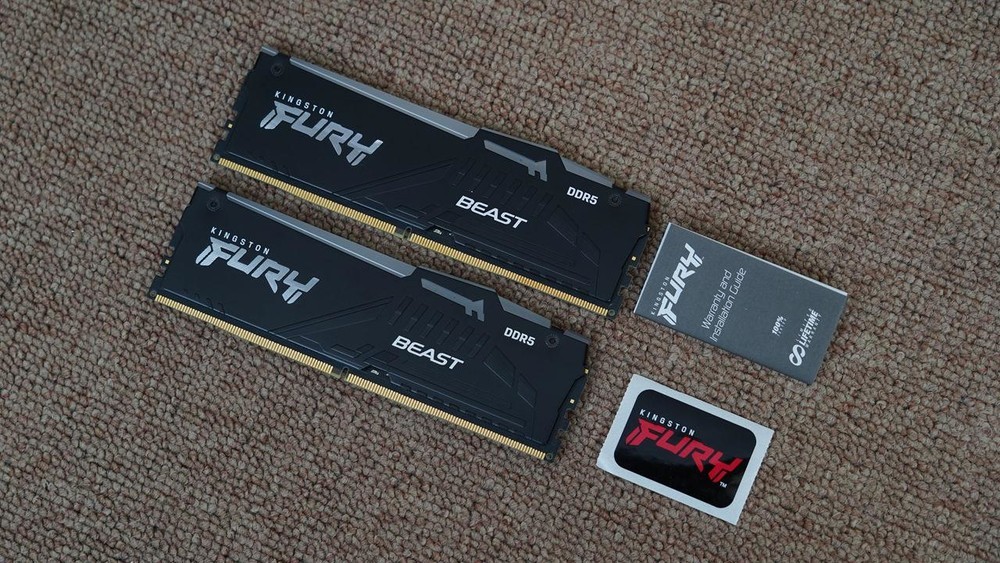

附件较为简单。

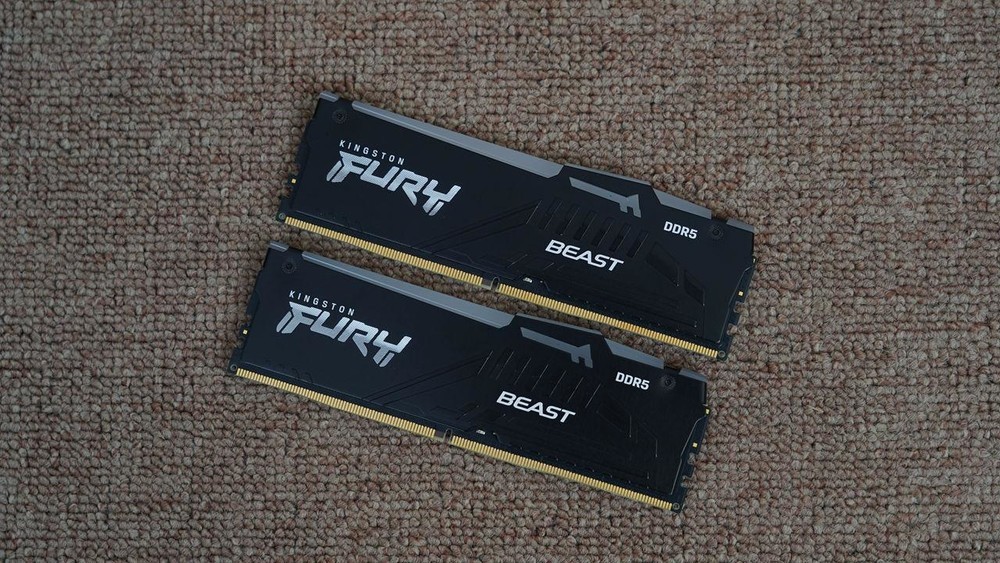

内存采用黑色铝合金散热马甲,其高度比较适中,不容易和各类风冷散热器打架。

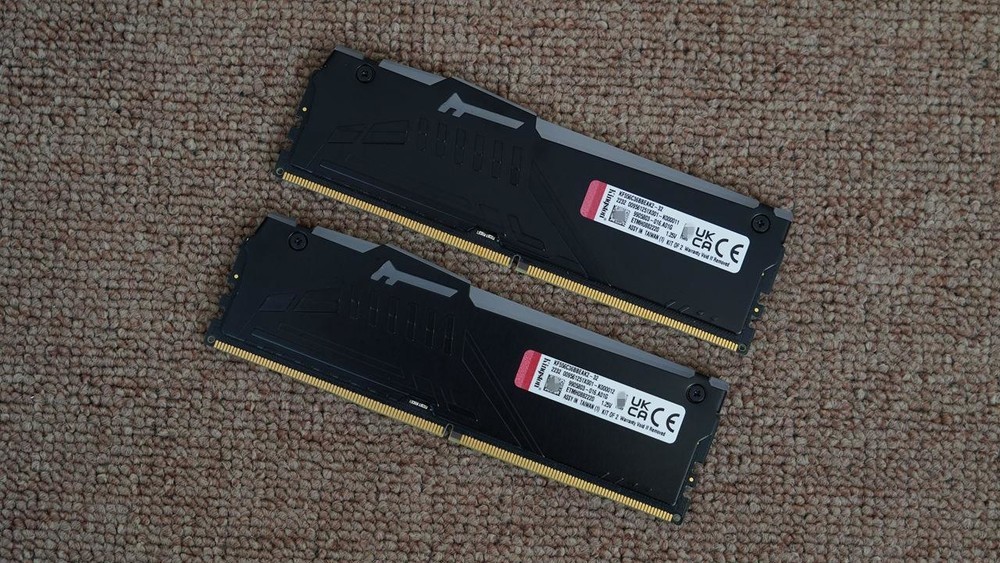

内存背面。

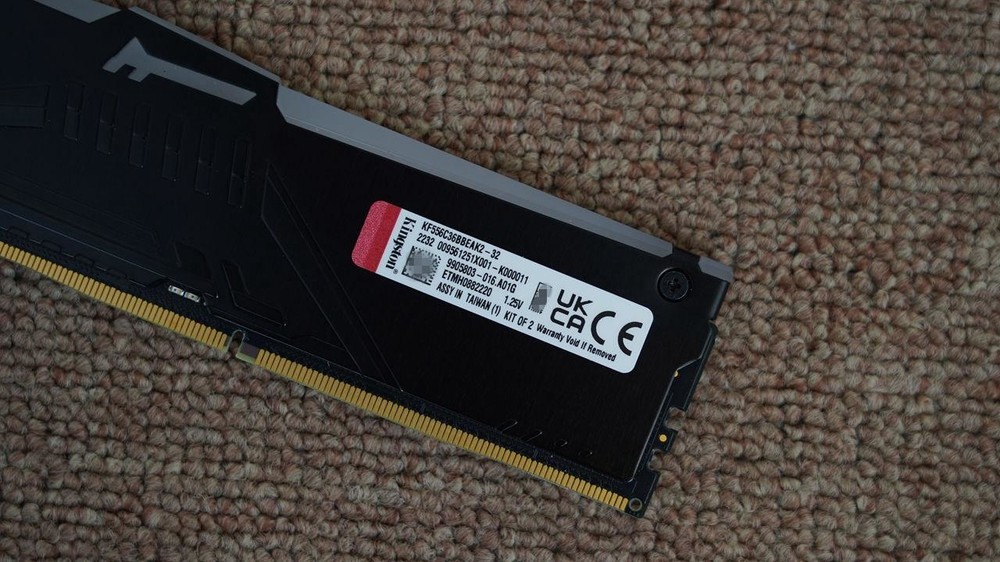

标签一览,内存支持XMP 3.0和EXPO技术,开启后频率可达DDR5 5600MHz(CL 36-38-38-80)。

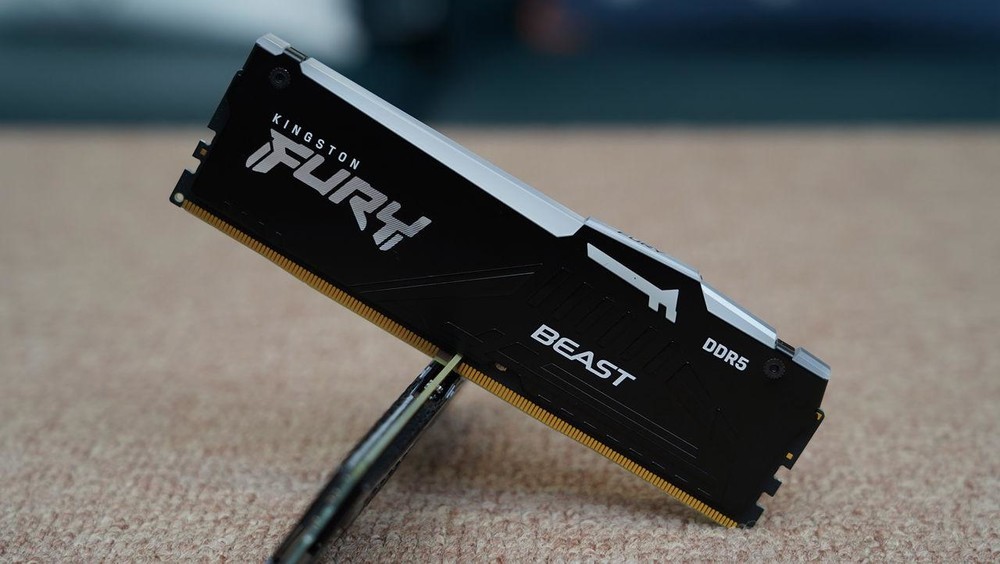

正面特写一张。

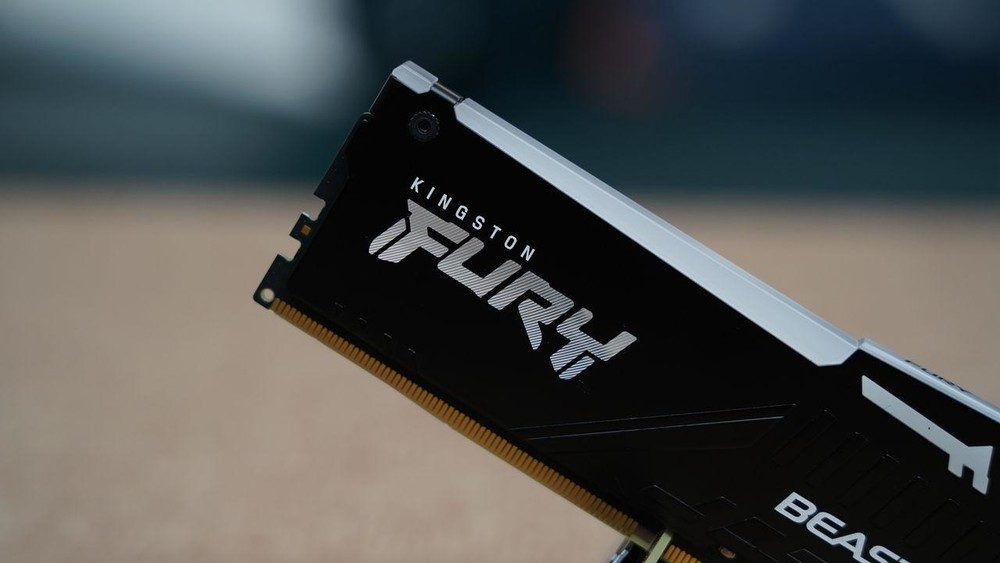

LOGO也很有质感。

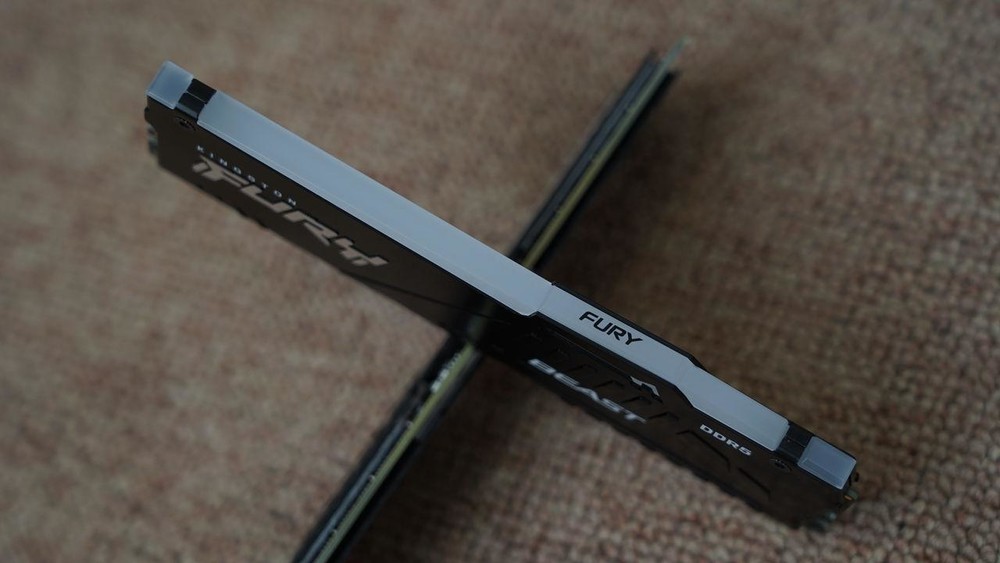

顶部采用导光条设计,配合内部的RGB灯珠,能够实现较为酷炫的RGB光效,同时内存也支持自家软件和板厂软件调节,以实现各种自定义玩法。


内存尾端特写。


显卡采用了影驰 RTX 4070Ti 12GB 星曜 OC,该显卡做工扎实,颜值给力,性能强悍,灯效酷炫,适合高端玩家打造白色系主机。

显卡外包装体型较为巨大,外面印有星曜娘的图案,充满二次元风格。


包装背面一览。

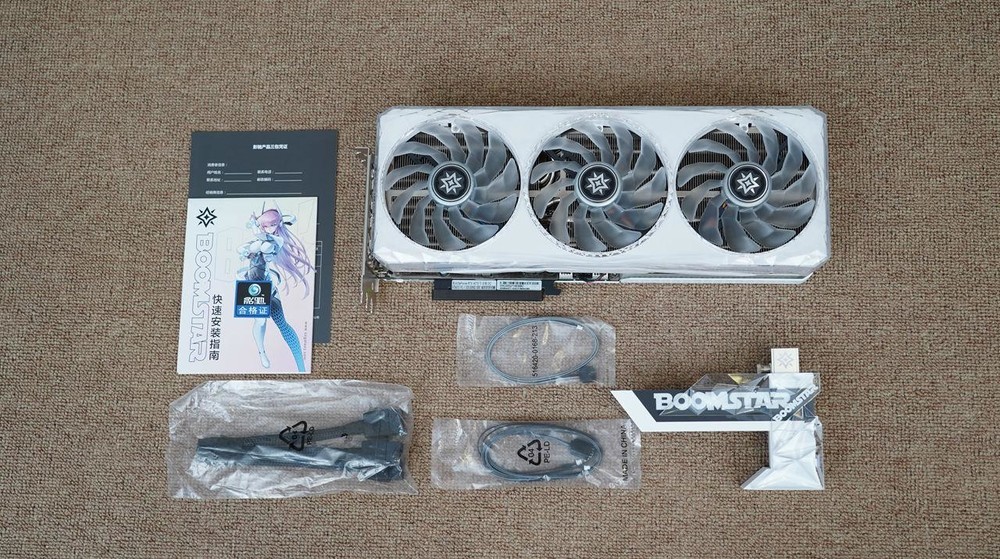

附件一览。

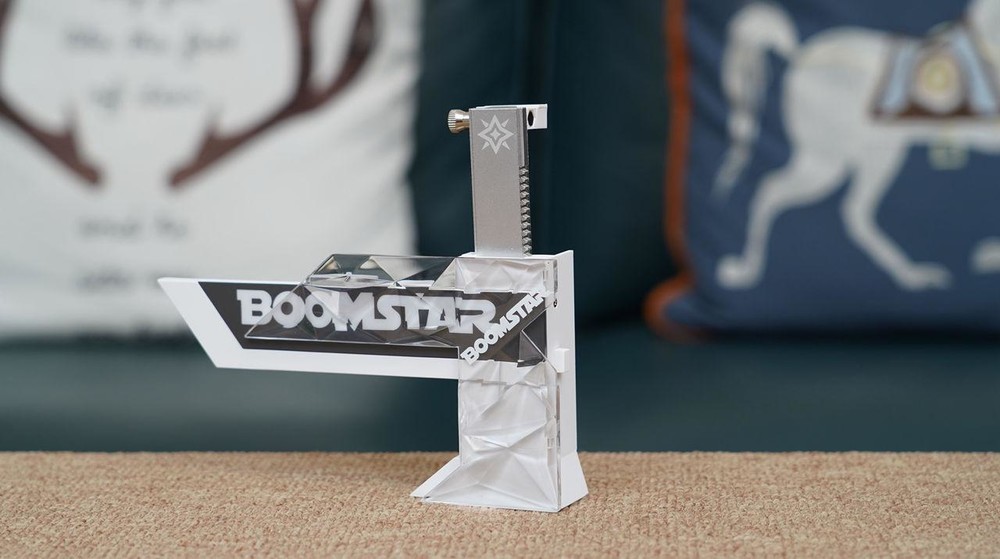

附件中提供了星曜专属ARGB支架,该支架可以自由调节高度,还支持ARGB炫彩光效,兼顾了实用性和可玩性。

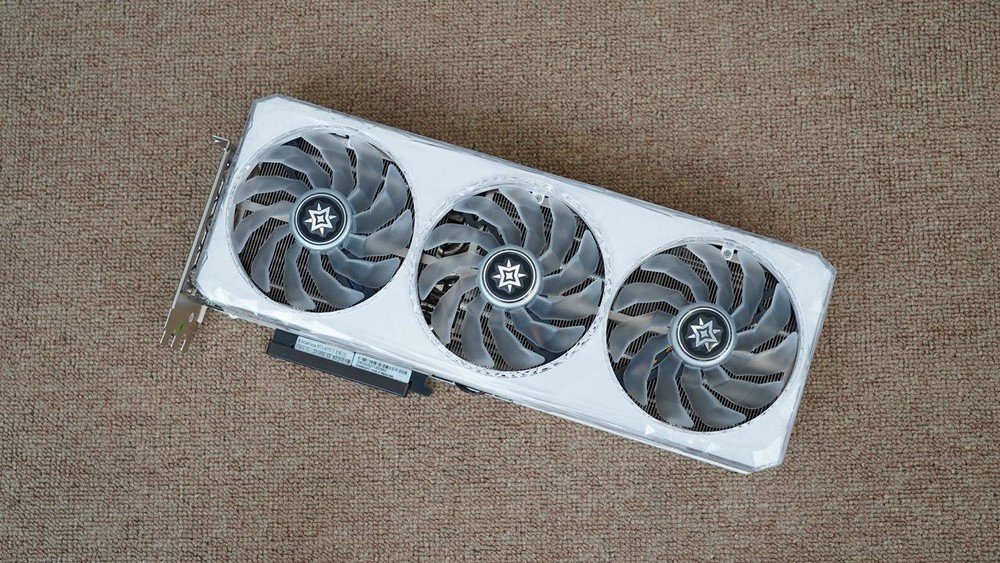

显卡采用3风扇设计,3把直径102mm风扇能够提供较强的风力,从而保障了散热效果;该风扇还支持智能启停技术,能够实现低负载时停转,大大降低了噪音。


显卡采用了全新的星卓 III 散热系统,从这个角度来看,其做工还是非常扎实的,其内部采用了大面积鳍片+高效能均热板+大量热管的配置,散热效能还是非常强劲的。

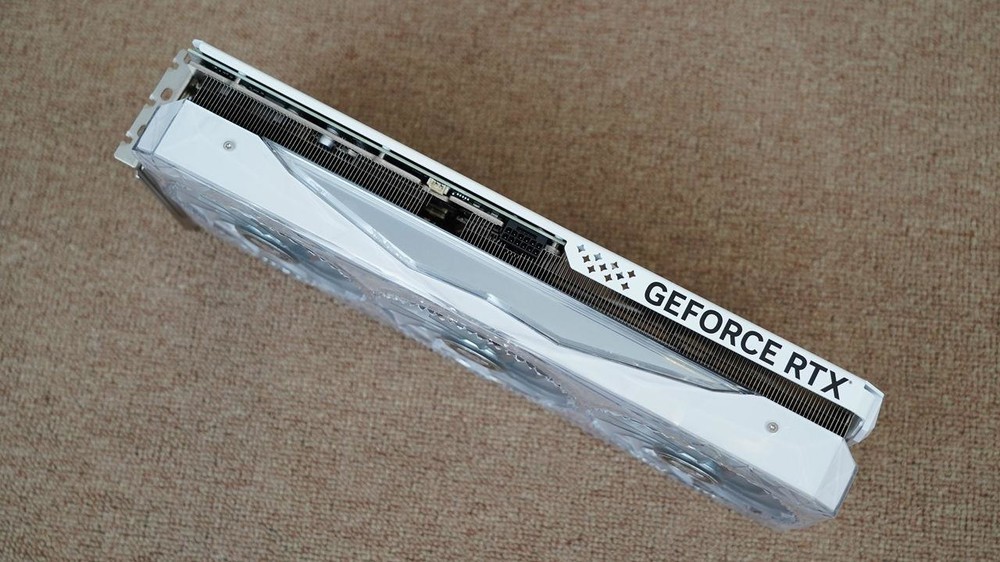

显卡采用三槽位设计,肩部的外壳采用钻石切割透明设计,兼顾了颜值和质感;该部位的透明上盖采用可拆卸式设计,同时支持ARGB灯效,可玩性较高。

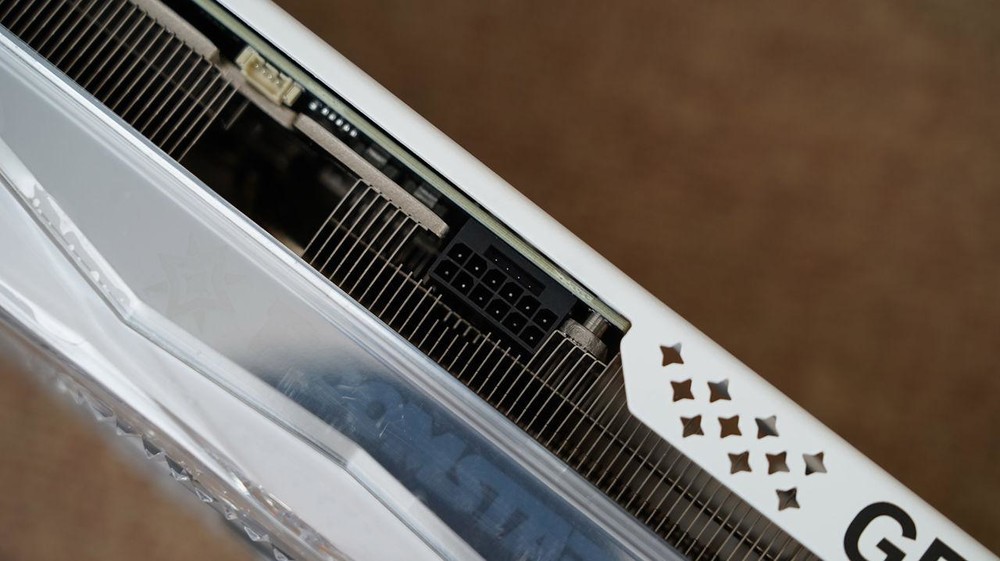

供电采用了16Pin 12VHPWR接口,目前采用原生12VHPWR接口的电源(ATX3.0)较少,所以非ATX3.0的电源需要配合附件中的转接线来使用。

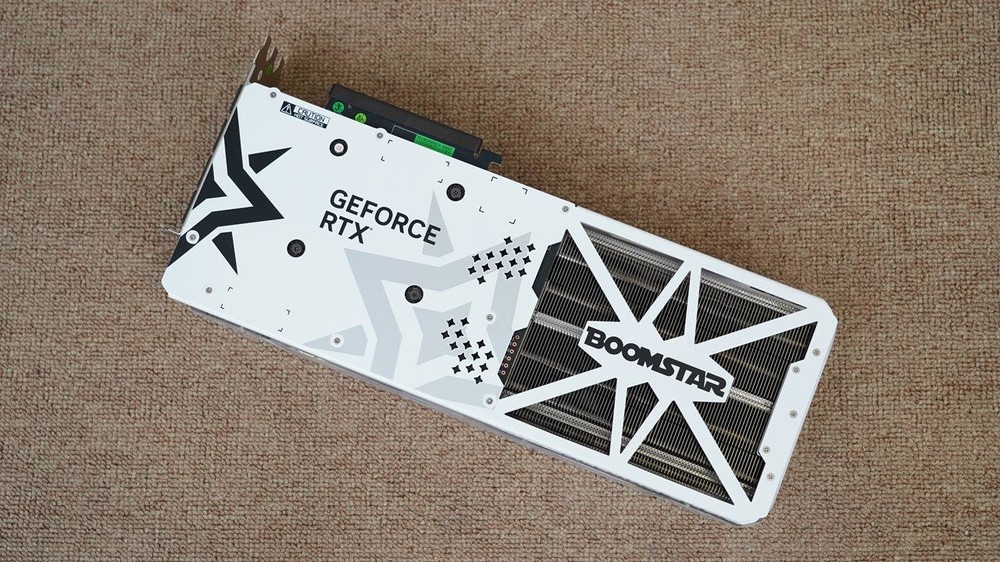

显卡采用白色金属背板设计,尾端采用大面积镂空设计,可使风流贯穿而上,间接提高了散热效能。

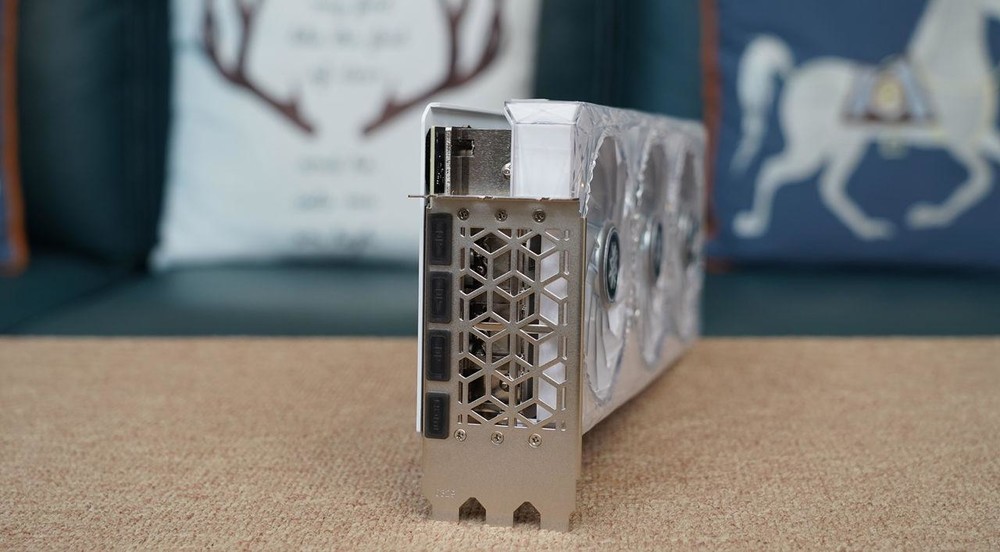

显卡提供了3个DP 1.4a接口和1个HDMI 2.1接口。


SSD采用了雷克沙 NM710 1TB,该SSD采用采用联芸MAP1602A主控+长江存储128层3D TLC Nand的纯国产化方案,支持PCIe 4.0×4通道,持续读取速度超过5000MB/s,而且价格只需400出头,性价比非常高。

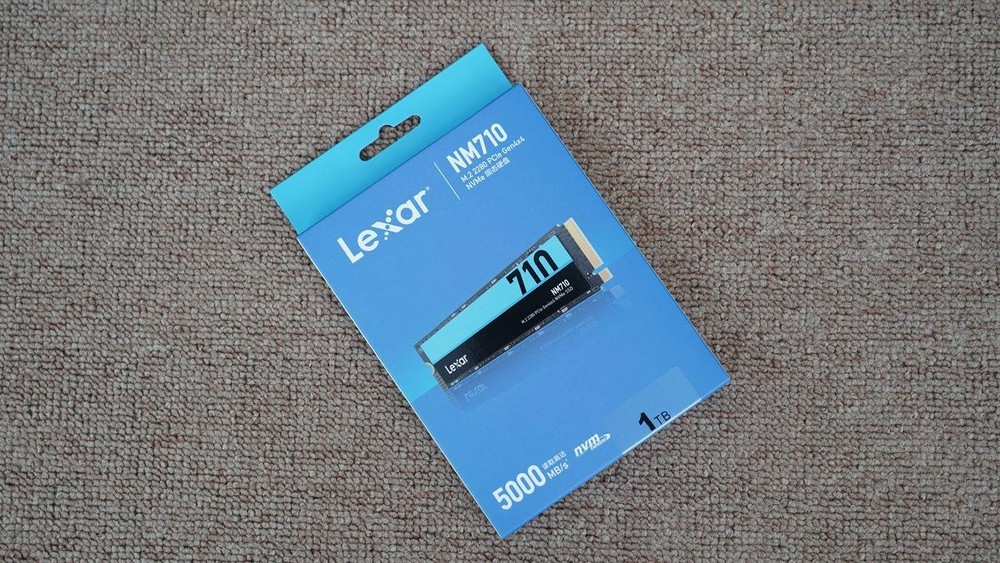

外包装采用浅蓝色设计,看上去清新素雅,给人一种赏心悦目的感觉。

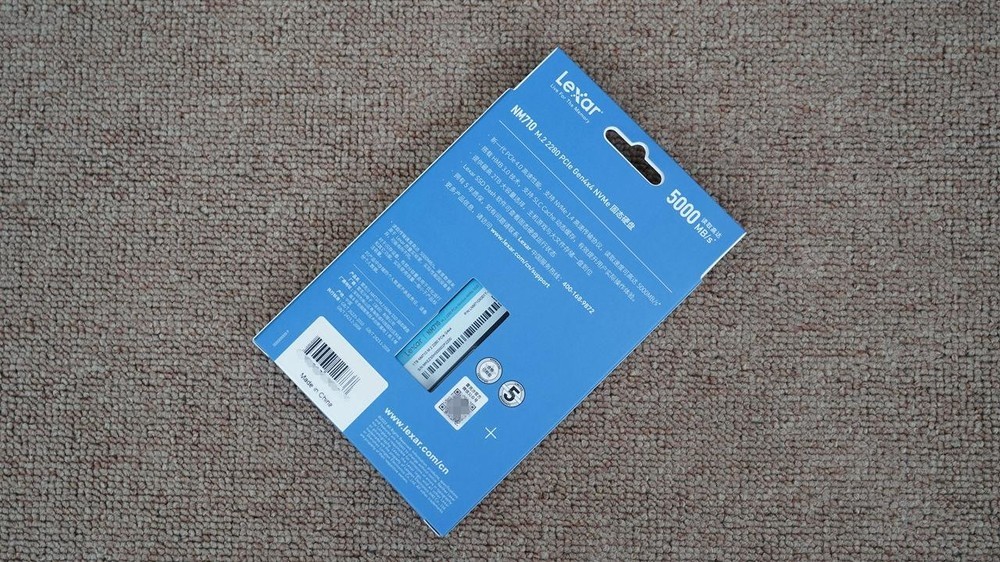

背面是SSD的规格参数介绍。

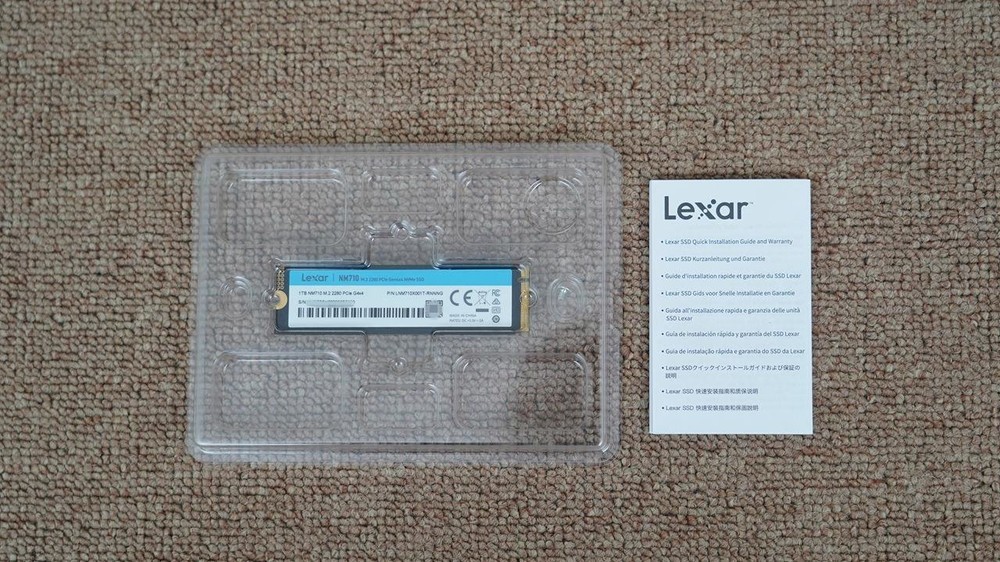

附件比较简单,除了SSD本体外,还提供了一张说明书和一颗螺丝。

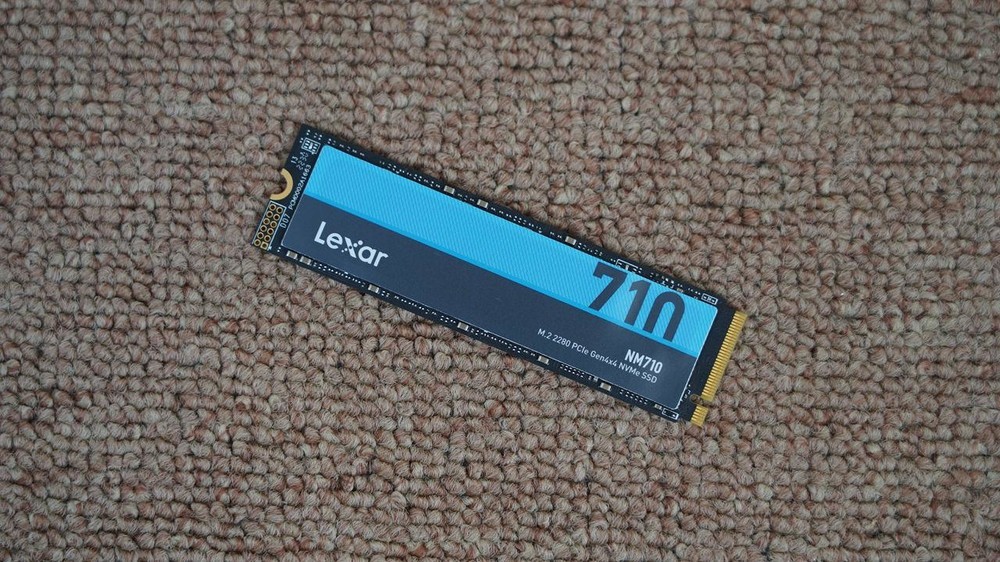

SSD正面一览,其表层覆盖了一张内嵌导热石墨片的散热贴,可起到辅助散热的作用。


SSD的M.2接口特写。

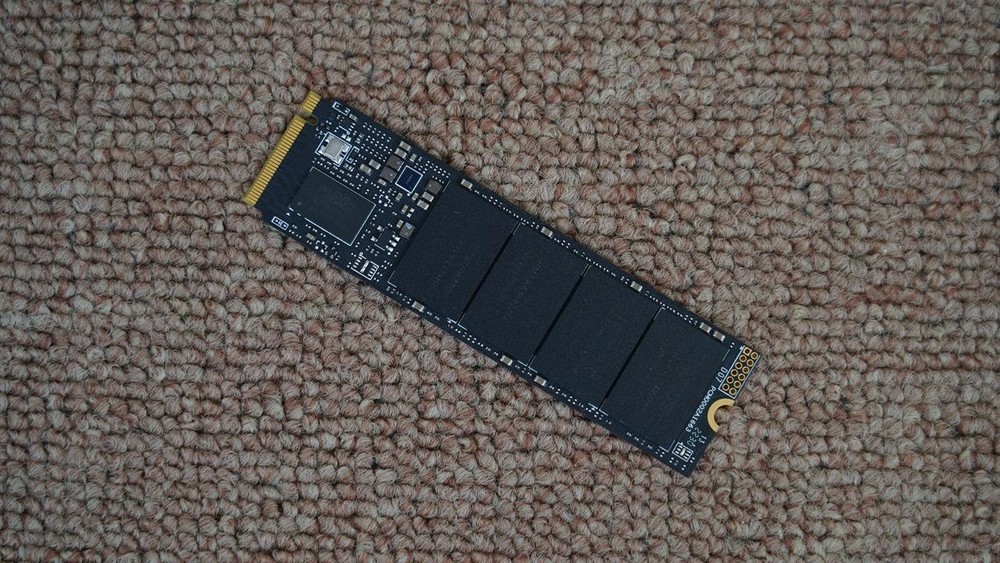

拆解一下,SSD采用1颗主控+4颗Nand颗粒的组合形式,可以看出其为无缓存方案。

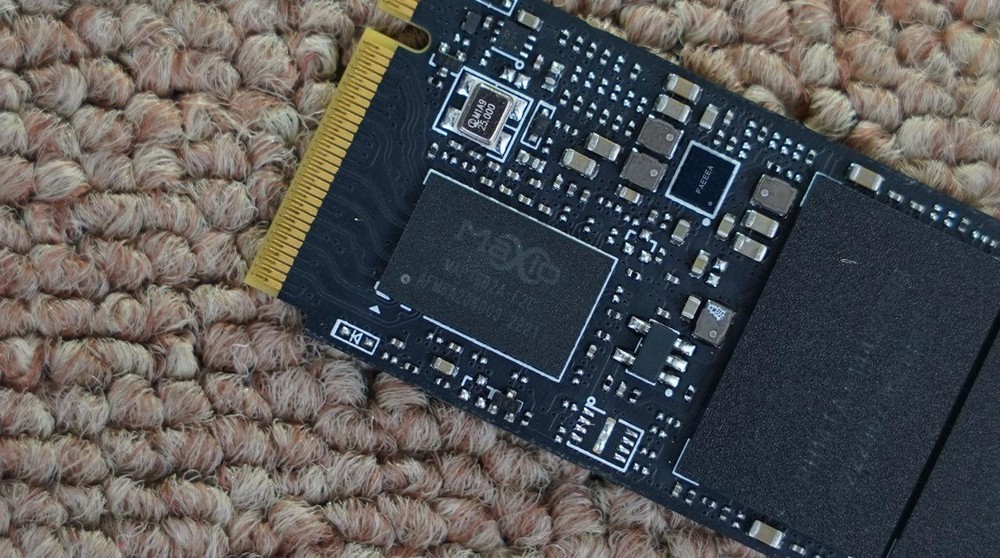

主控为国产联芸MAP1602A,该芯片采用12nm工艺,具有高性能、低功耗、低发热等特点,该主控支持4通道无外置缓存设计,支持PCIe 4.0接口标准。

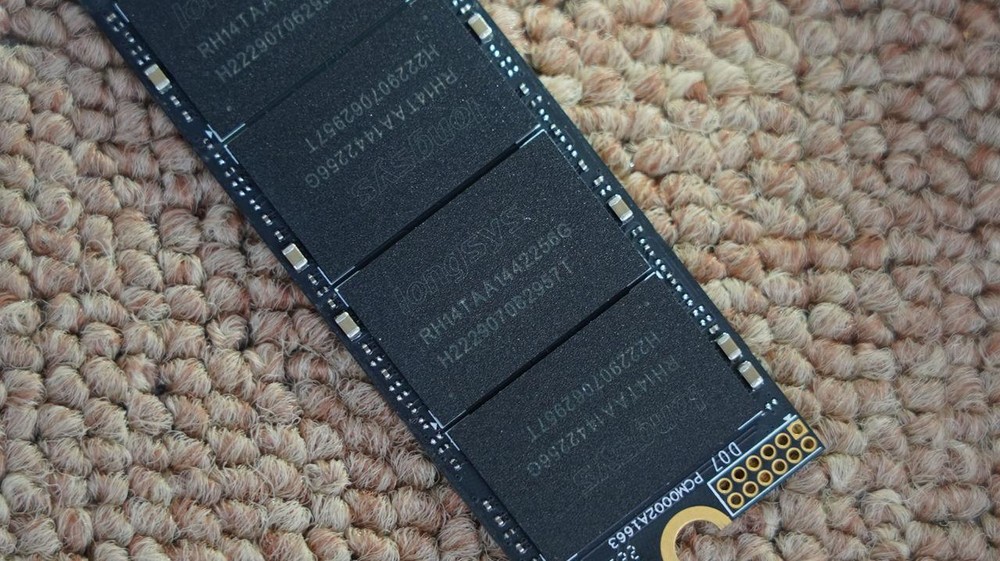

Nand为江波龙封装的TLC颗粒,不过其颗粒实为国产长江存储的128层3D TLC颗粒,单颗容量256GB,4颗组成1TB容量。


SSD背面采用无元件设计,这里只贴了一张标签。


对于i5 13400级别的CPU来说,也没必要用太高端的散热器,这里选用了九州风神 AK400白色版,该散热器虽然价位处于百元级,但性能强劲,纯白色设计颜值也很高,非常适合打造高性价比白色系主机。

散热器采用白色外包装,简约低调。

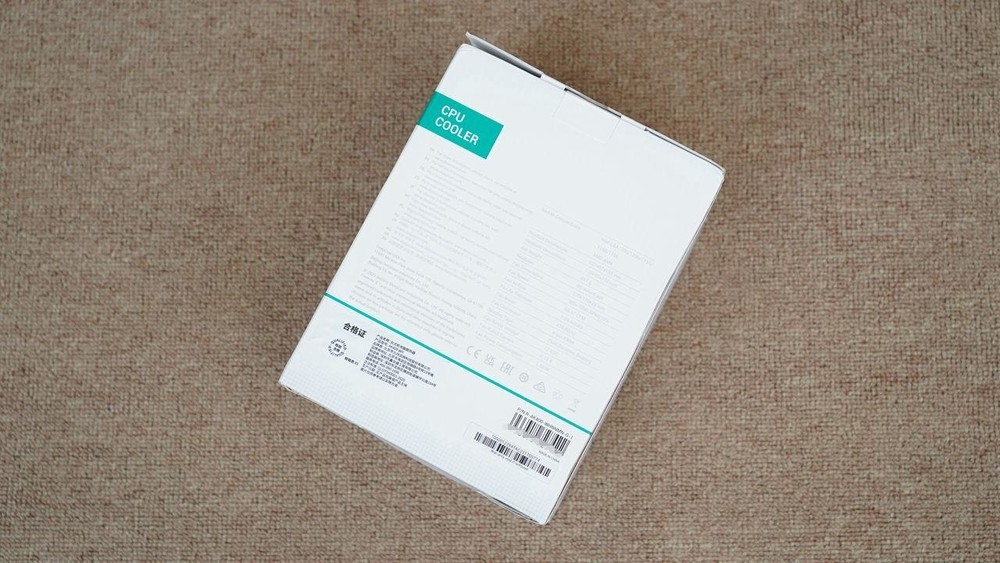

背面是其规格参数。

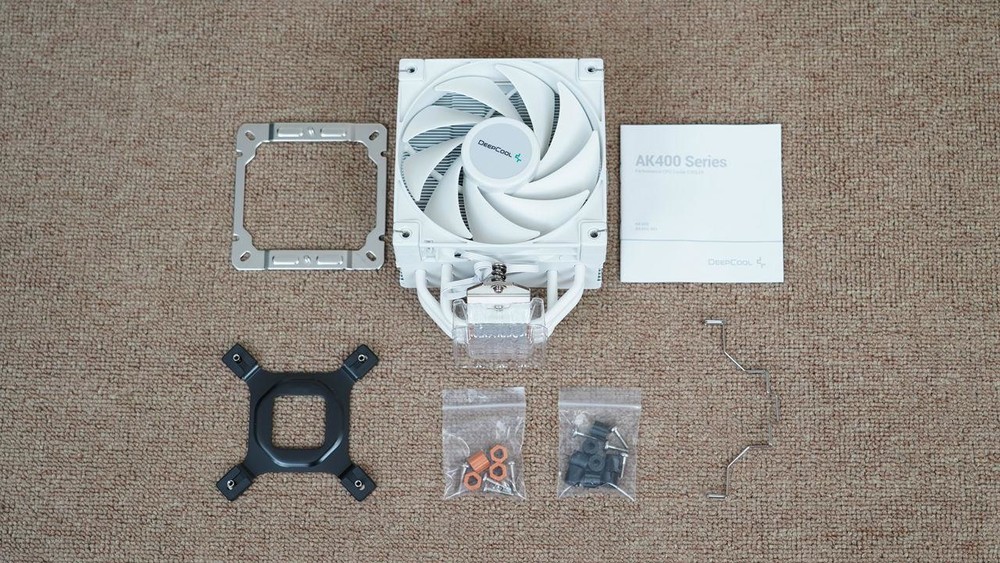

附件一览,散热器采用全金属扣具,支持I、A全平台,包括LGA1700和AM5插槽。

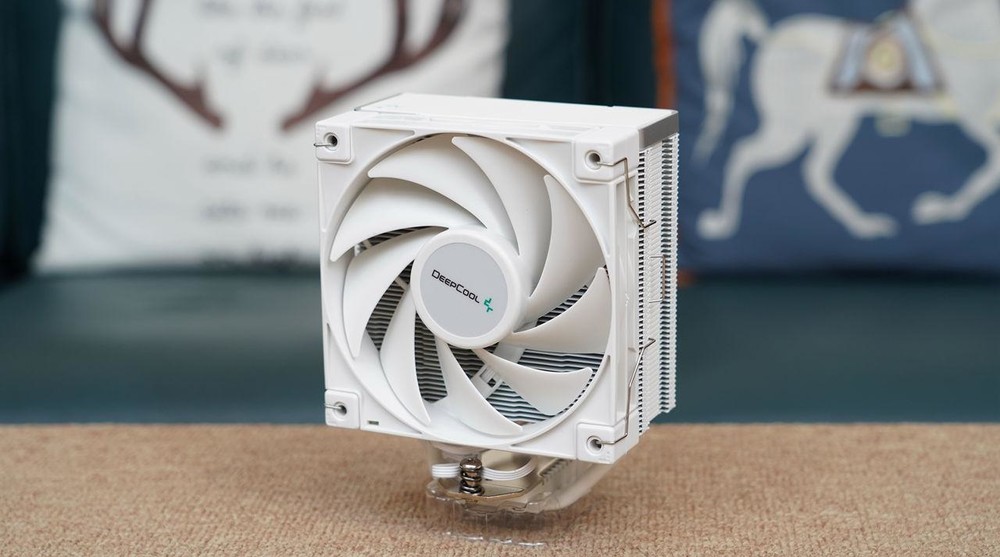

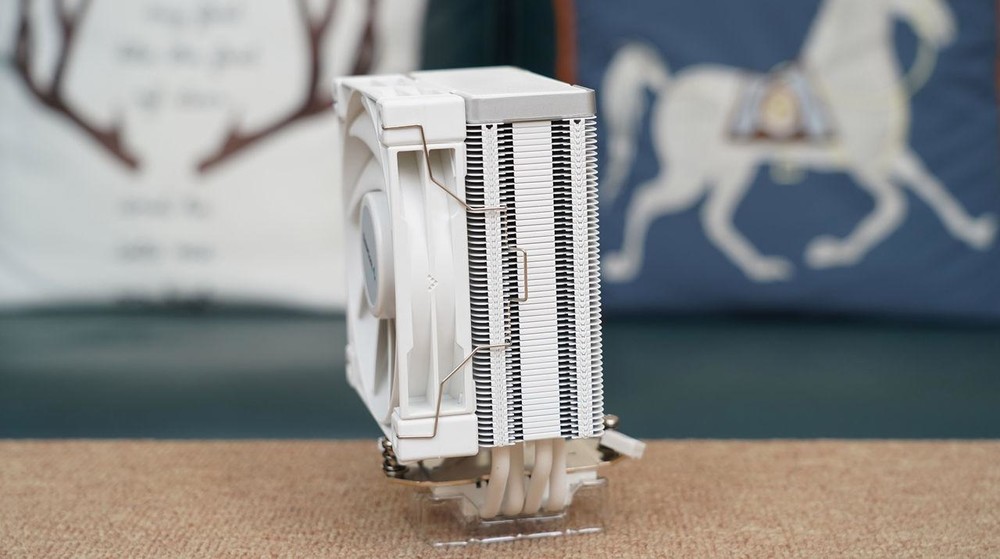

散热器采用薄塔设计,通体为纯白色,给人一种简约清新的美感。


侧面鳍片采用扣fin+折fin工艺,抗拉和抗压效果俱佳,这样才能保证鳍片不易变形。


热管和鳍片间采用穿fin工艺,并且穿fin后鳍片对热管的包覆率较高,这样才能最大程度的保证散热效果。

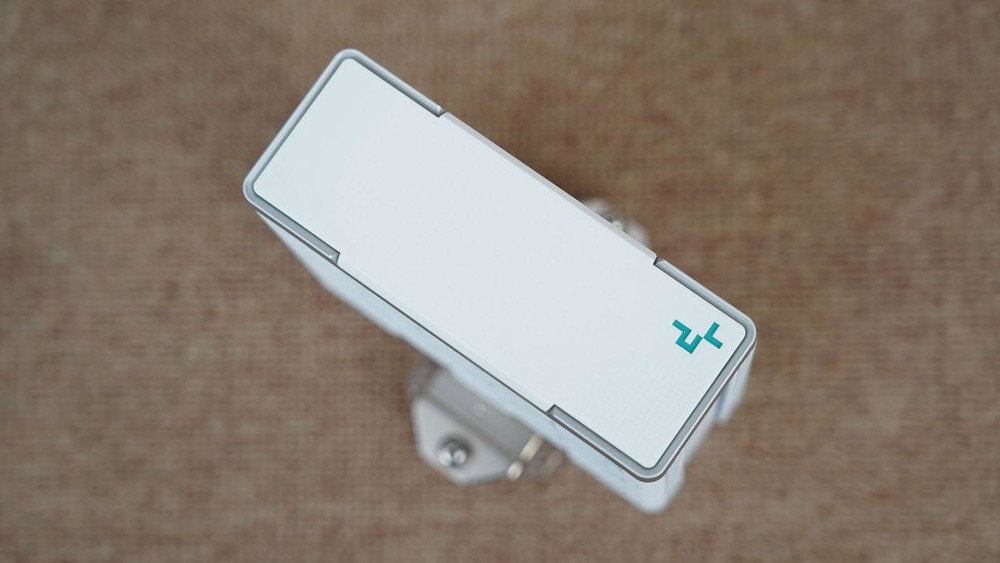

散热器顶盖采用方格形压纹图案,并且采用可拆卸式设计。


轻轻一扒拉,顶盖就拆下来了。

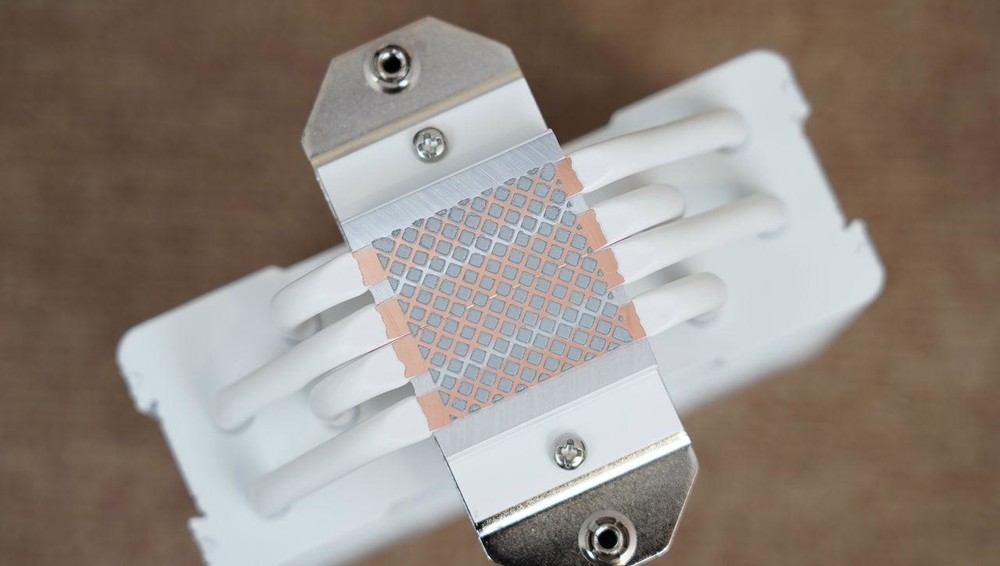

散热器采用了4根无向微重力热管,其底座采用了热管直触设计,并预涂了硅脂。


散热器标配了1把12CM白色FC120P风扇,该风扇采用FDB轴承,具有低噪音、长寿命等特点。

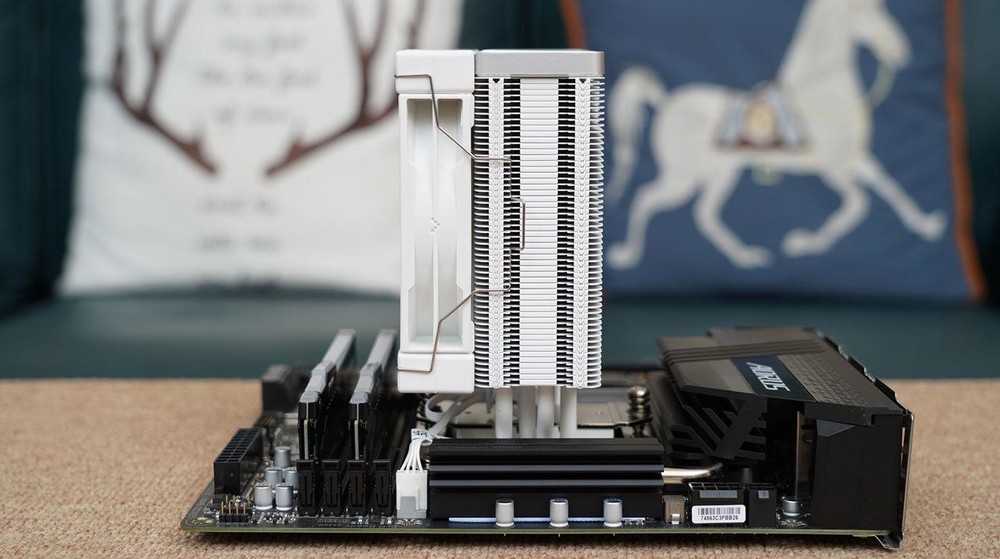

薄塔的好处就是完全不挡内存,各种高马甲RGB内存随便安排。

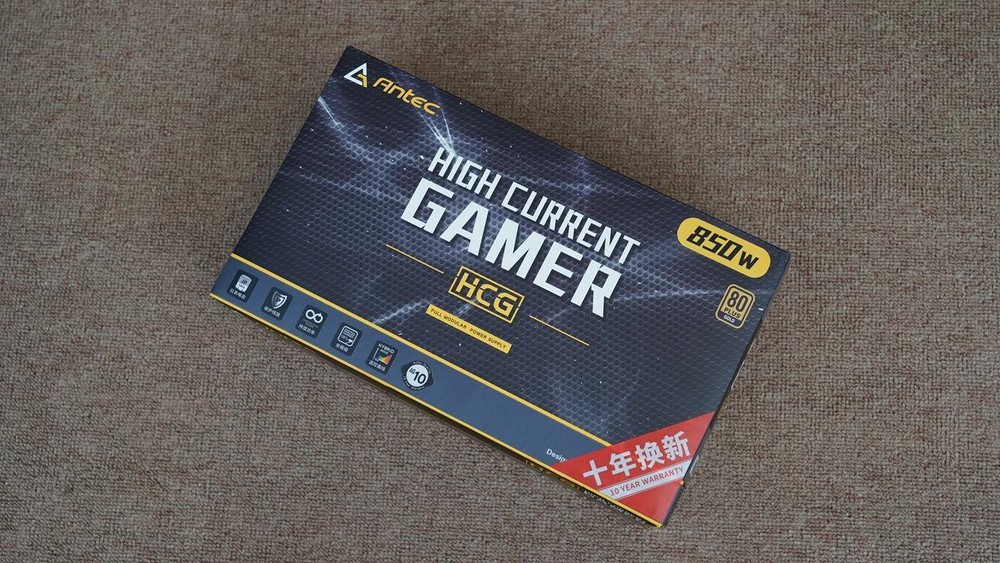

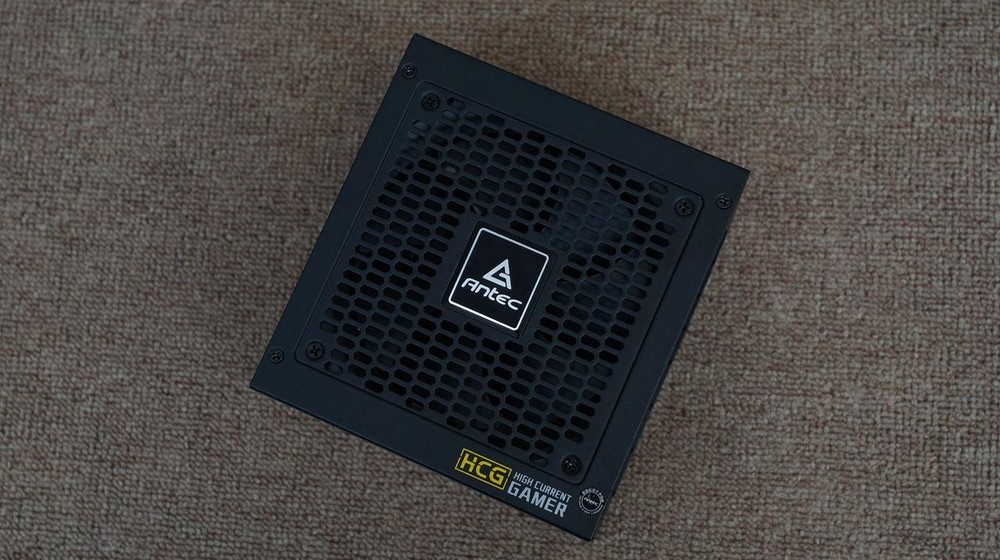

电源选用了安钛克HCG850W,该电源通过了80PLUS金牌认证,采用全日系电容,支持十年换新质保,属于综合素质较强的高端电源。

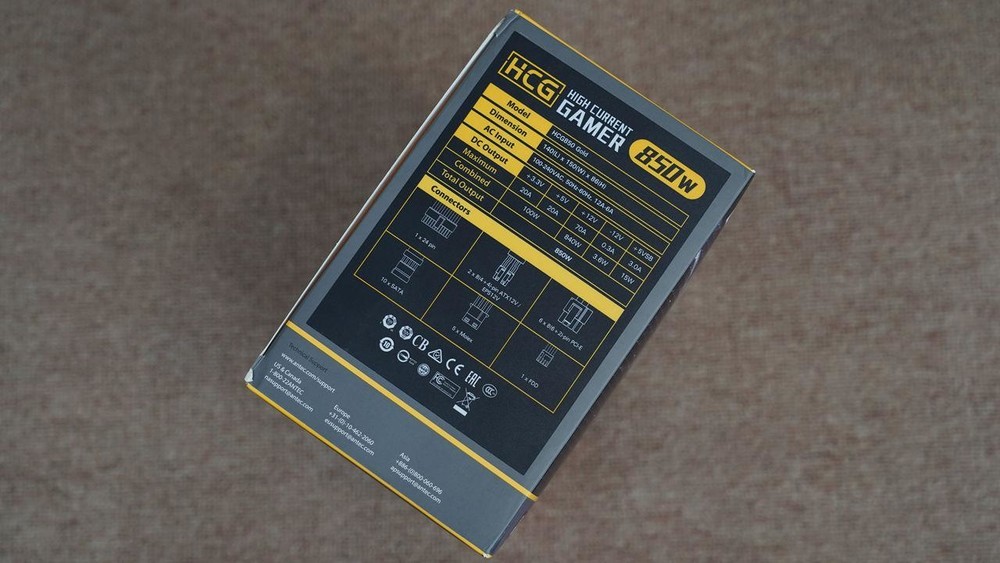

侧面的参数规格表一览。


电源采用短机身设计,长度仅为14CM,其内部设有一枚12CM风扇,该风扇采用FDB液压轴承,具有低噪音高效能等特点。

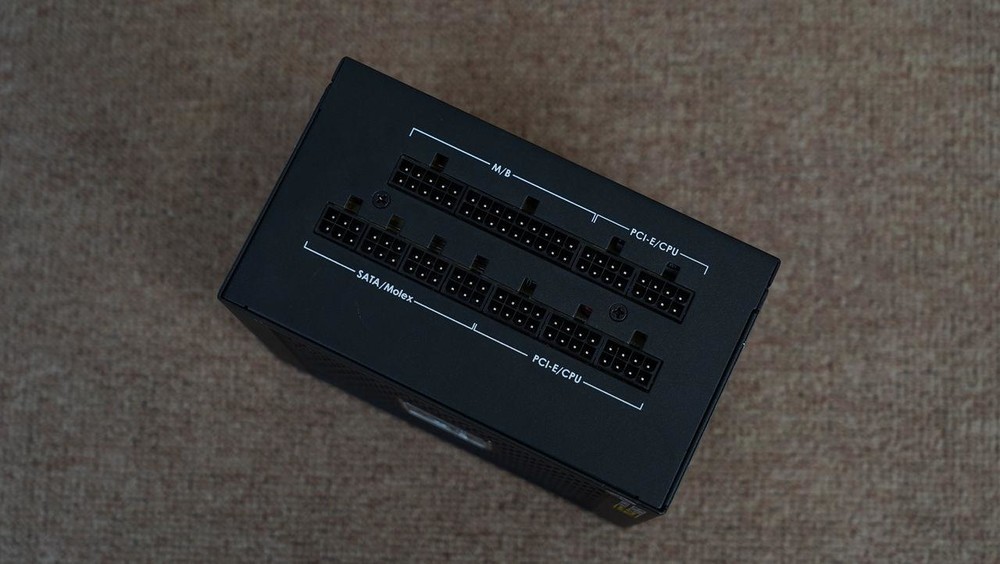

电源采用全模组接口设计,接口数量较为丰富,而且和海韵系电源的接口通用,方便玩家定制第三方模组线。

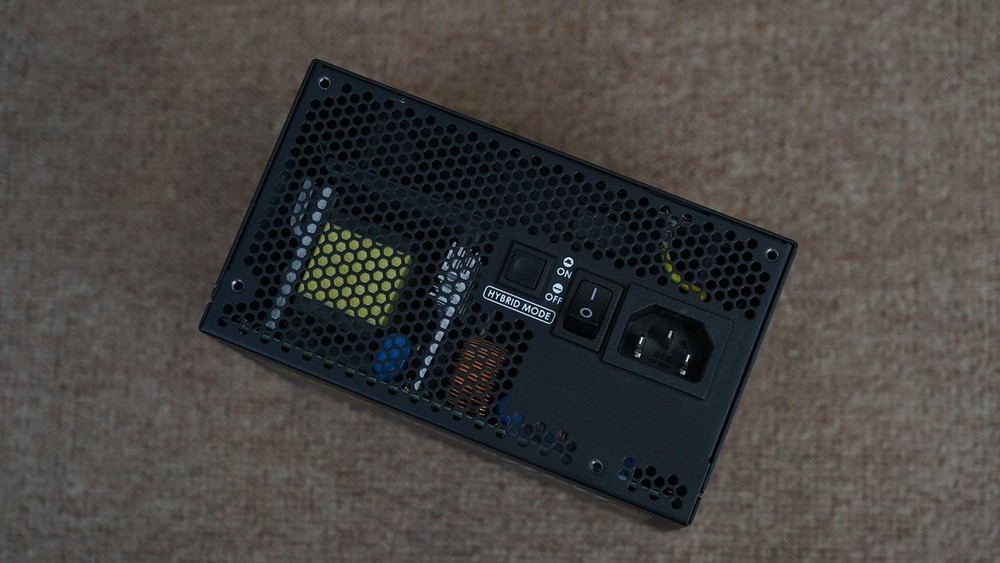

电源AC端一览,可以看出电源提供了1个AC开关和1个HYBRID按钮,HYBRID按钮弹起状态下即为开启,从而实现低负载时风扇停转的功能。

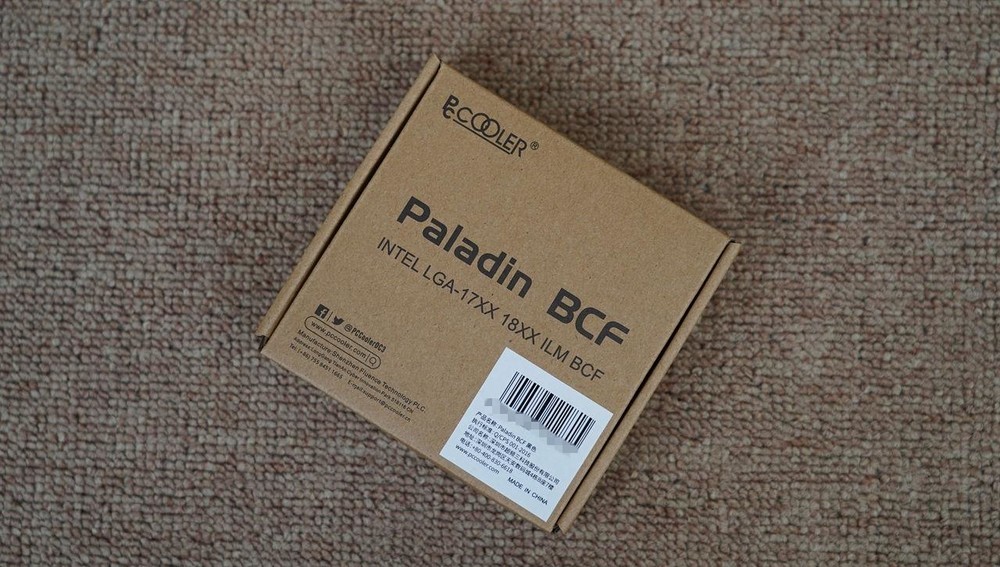

考虑到主板自带的LGA1700扣具压力较大,所以这里换上超频三Paladin BCF防弯扣具。

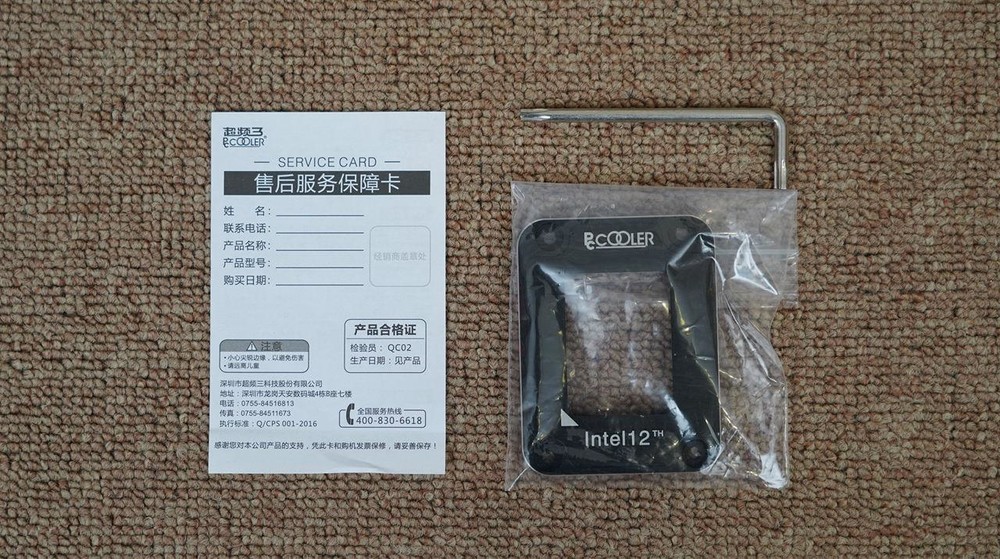

附件一览。

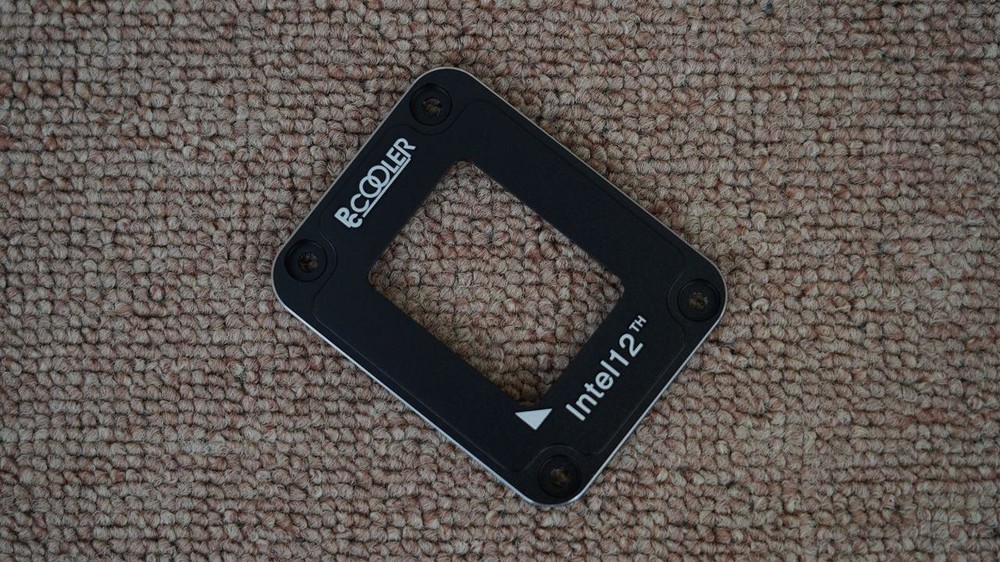

该扣具采用铝合金材质,黑色看上去比较沉稳低调,完美契合本人的装机风格。


背面。

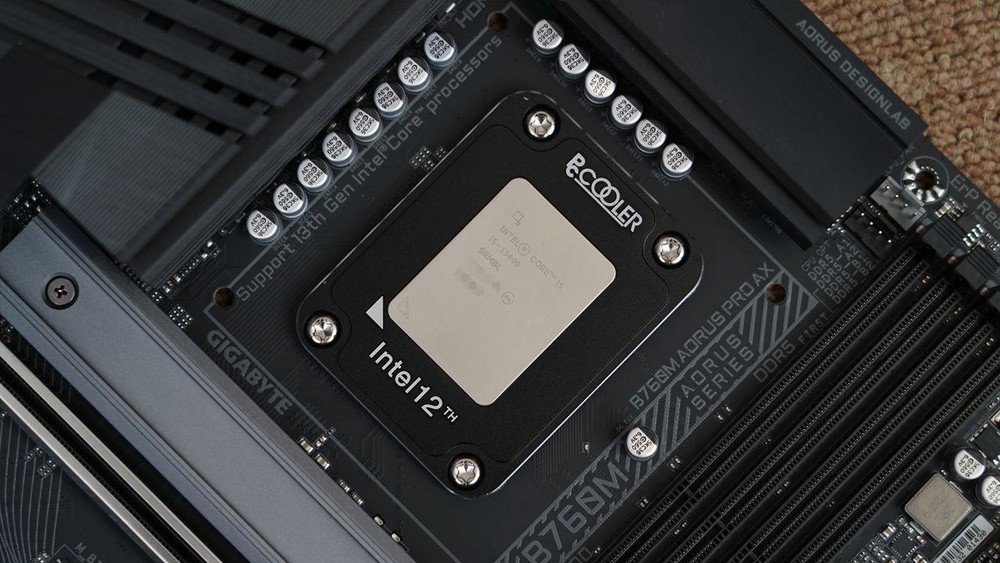

替换掉原装扣具。


三、装机分享

风冷的安装相较水冷还是要简单不少,所以很快就装好了。

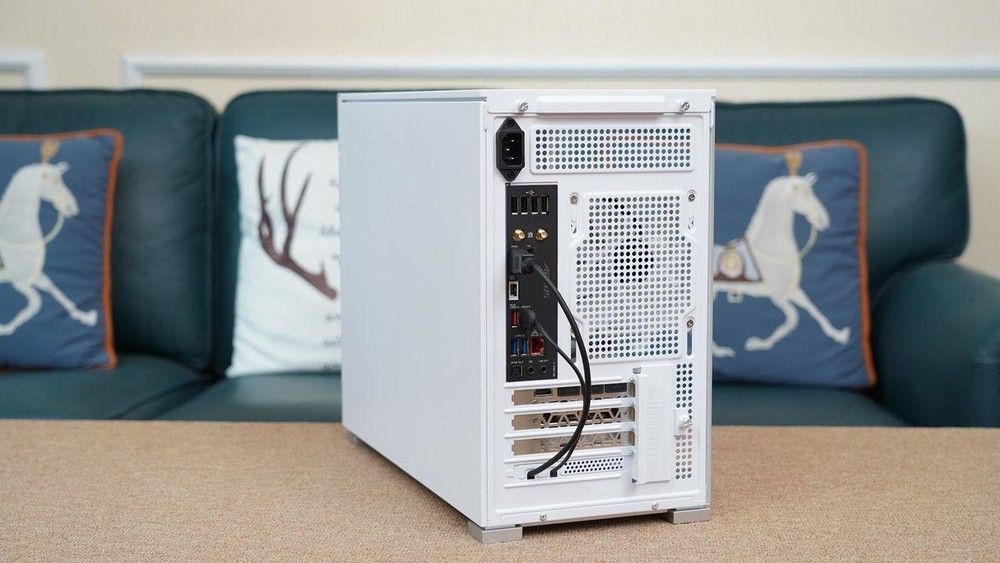

背部走线一览。

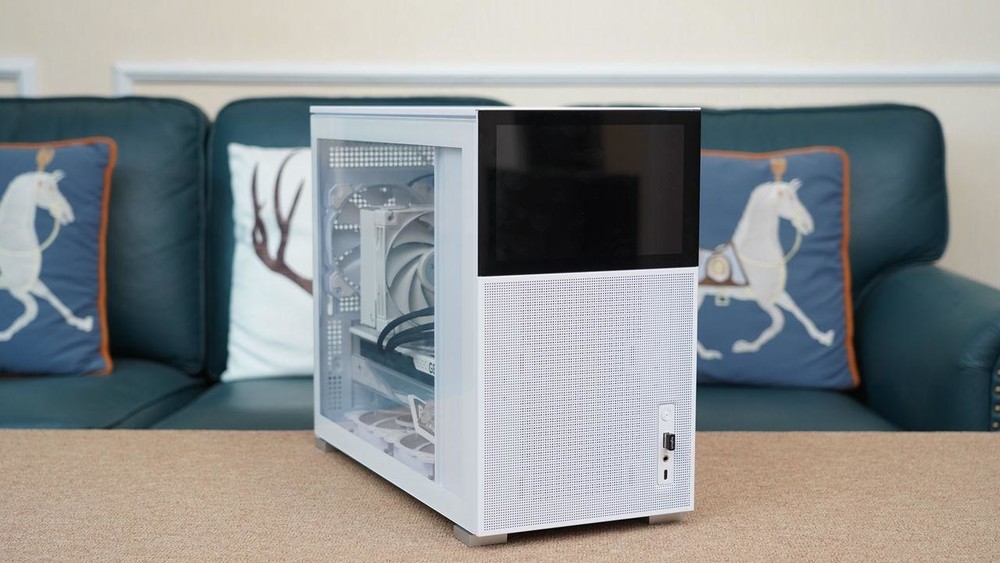

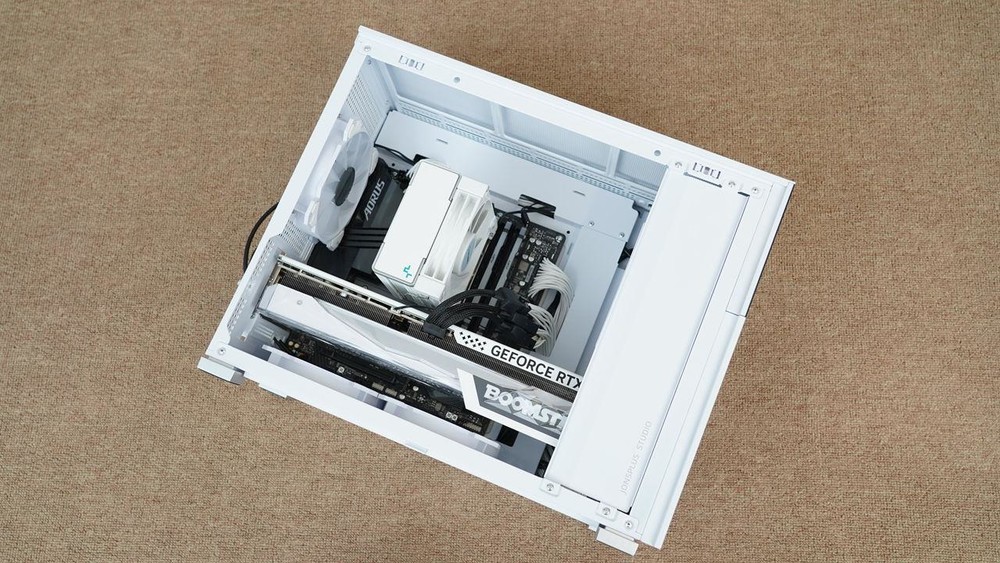

盖上侧板,彻底完工。


换个角度看看。

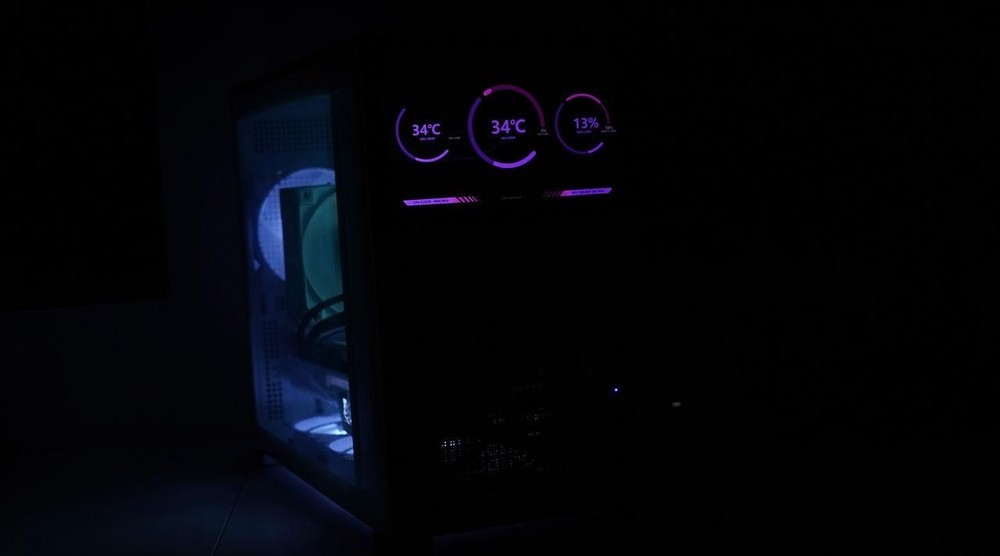

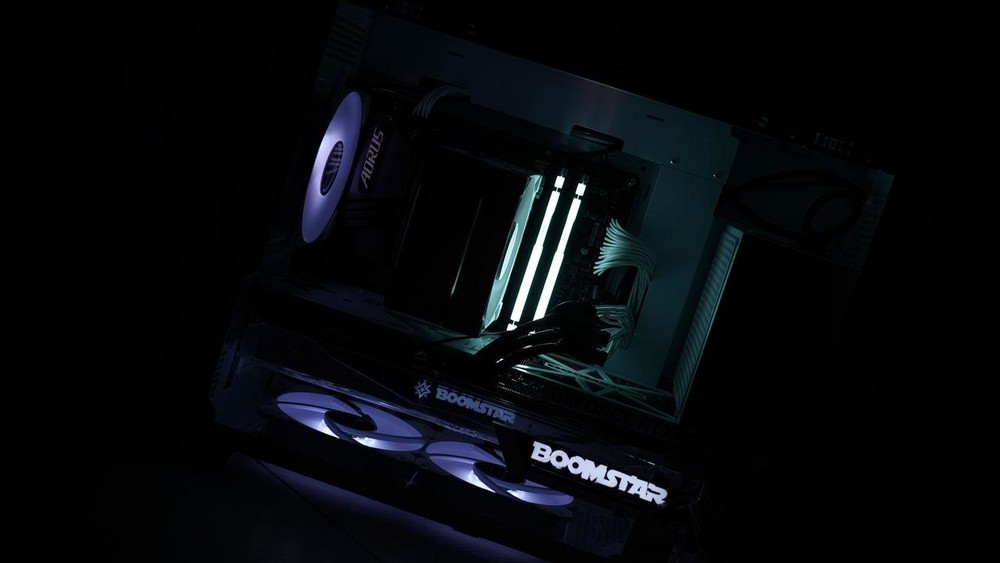

灯光秀走一波。


RGB灯效走起。


为了契合本次装机的配色,果断将其调为白色。


主板I/O区域灯效特写。


内存条灯效特写。


显卡灯效特写。


四、测试体验

技嘉 B760M电竞雕采用了图形化UEFI BIOS界面,操作起来比较方便。

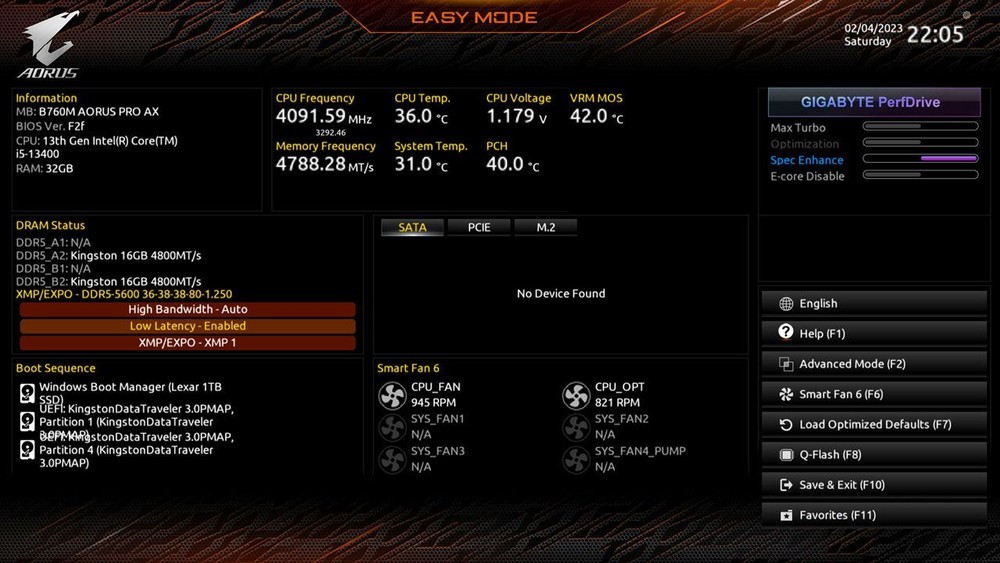

刚进BIOS默认的是EZ Mode,基本上大多数常用功能都能在这里开启或关闭,如内存X.M.P功能、风扇控制、启动项设置等,鼠标一点就能完成。


顺便开启主板的内存黑科技——Low Latency (低延迟)功能,当然,要体验该功能,需要先将BIOS升级到最新版。

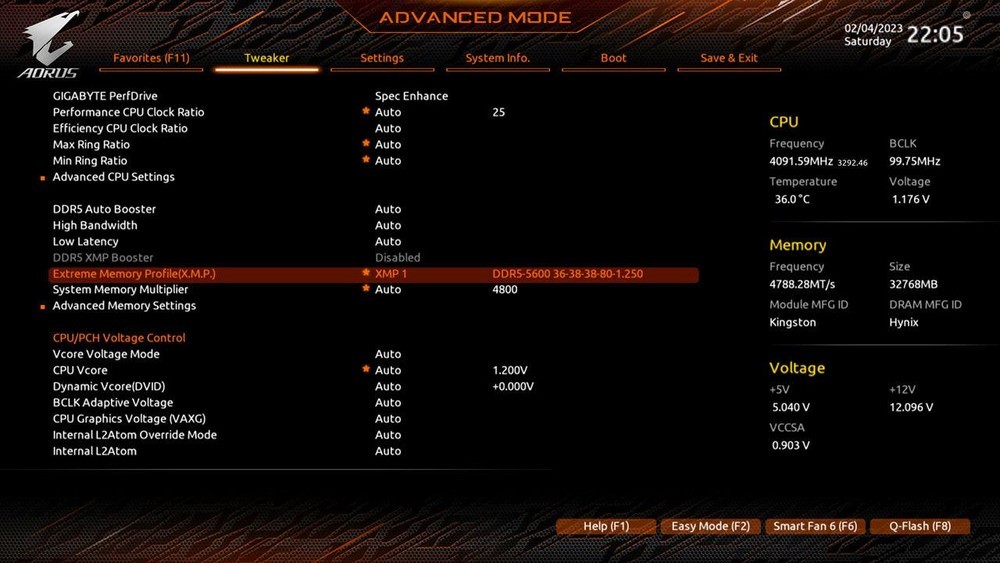

更高级的设置则需要进到Advanced Mode(进阶模式)进行设置,如CPU、内存超频需要在Tweaker项里进行设置。

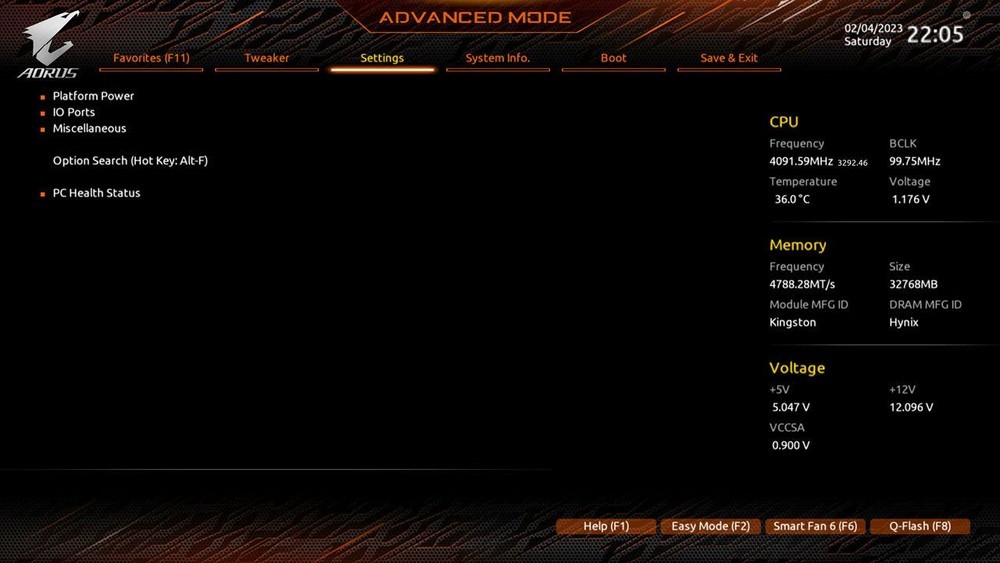

Settings项,显卡的ReSize BAR功能需要在这里开启。

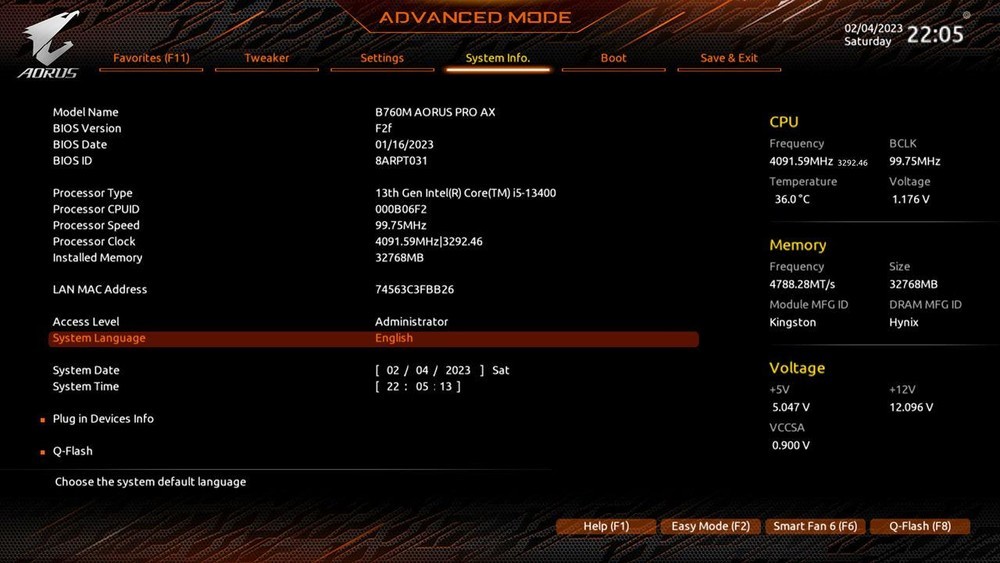

System Info项,这里是显示的是系统的一些软、硬件信息,另外也可以调整BIOS界面的语言。


Boot项,这里用于设置系统盘的启动顺序。


接着进行测试,CPU、主板、内存信息一览。

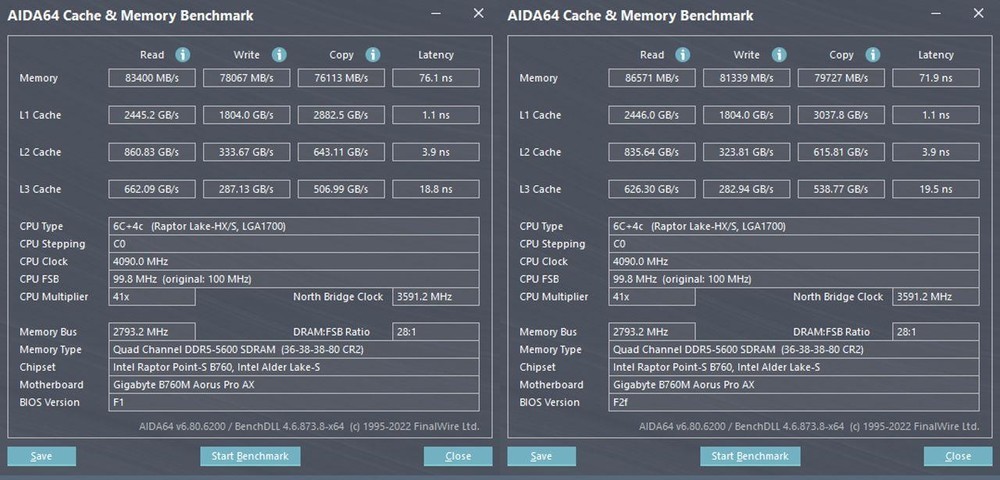

先试试Low Latency功能开启前后有啥变化(左为未开启,右为开启),可以看出,开启Low Latency功能后,内存的读、写、复制性能均有显著提升,同时延迟也有所降低。

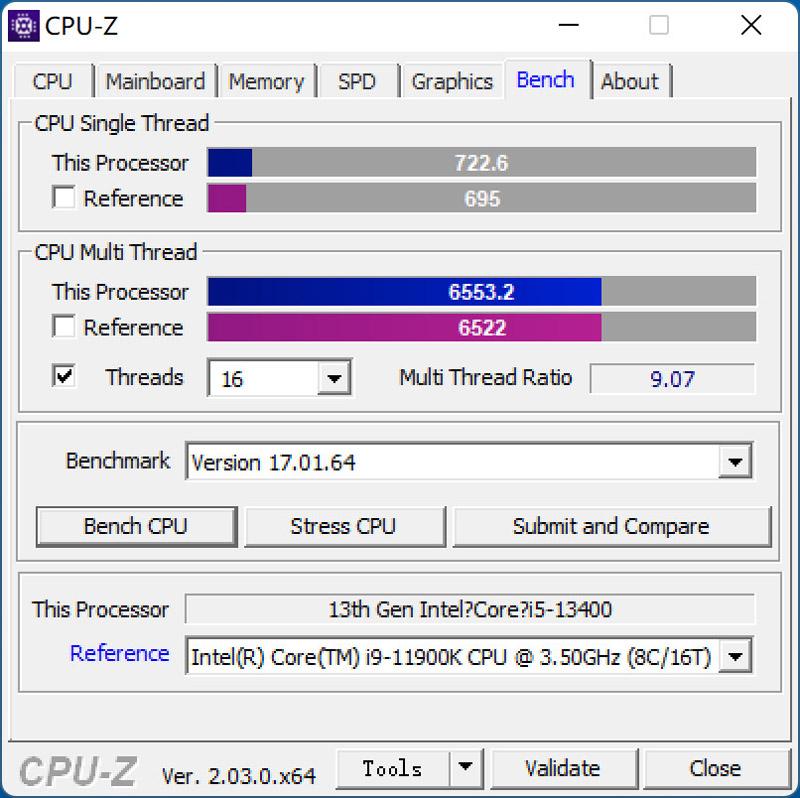

接着测试其他项目,CPU-Z基准测试。

注:以下测试都是开启Low Latency功能的。


国际象棋单线程及多线程测试。


CINEBENCH R23基准测试。


7-ZIP压缩、解压基准测试。

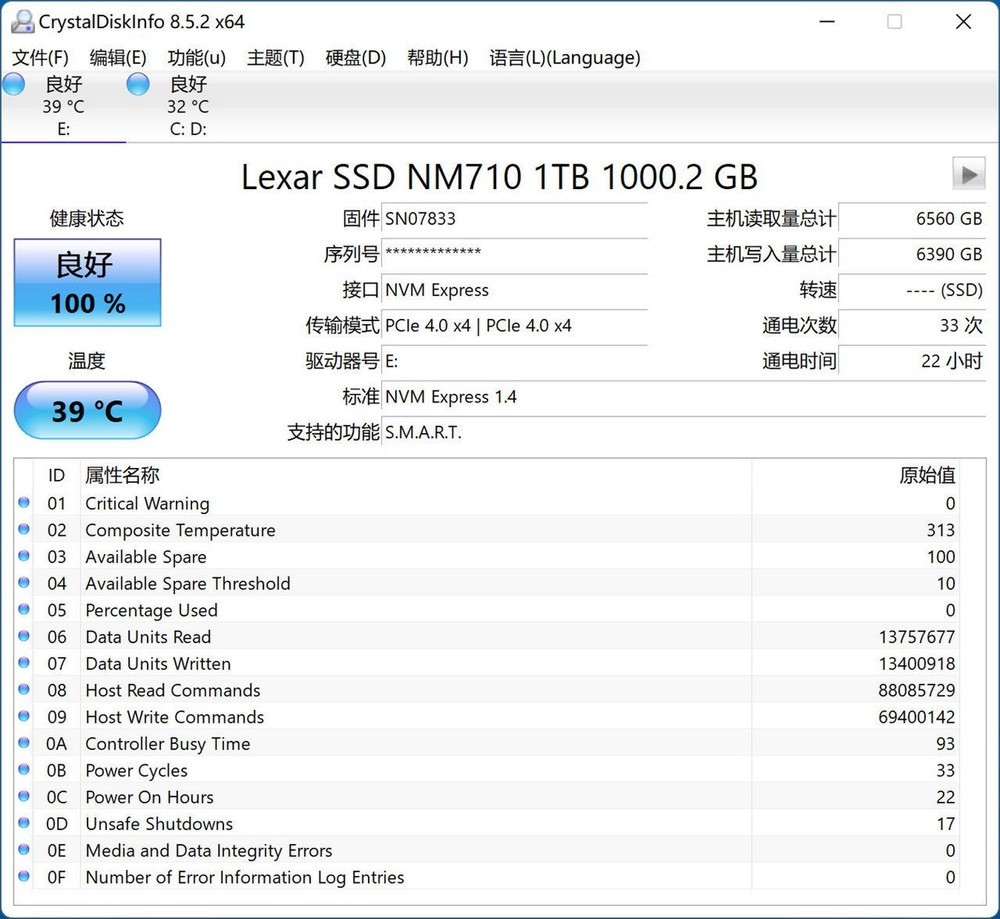

SSD性能测试,先看看SSD的SMART信息。

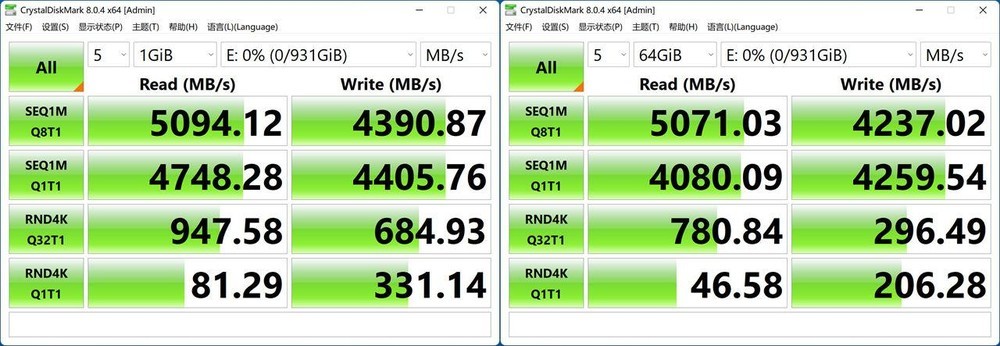

CrystalDiskMark基准测试,可以看出,SSD的持续读写速度达到了官方标称值。

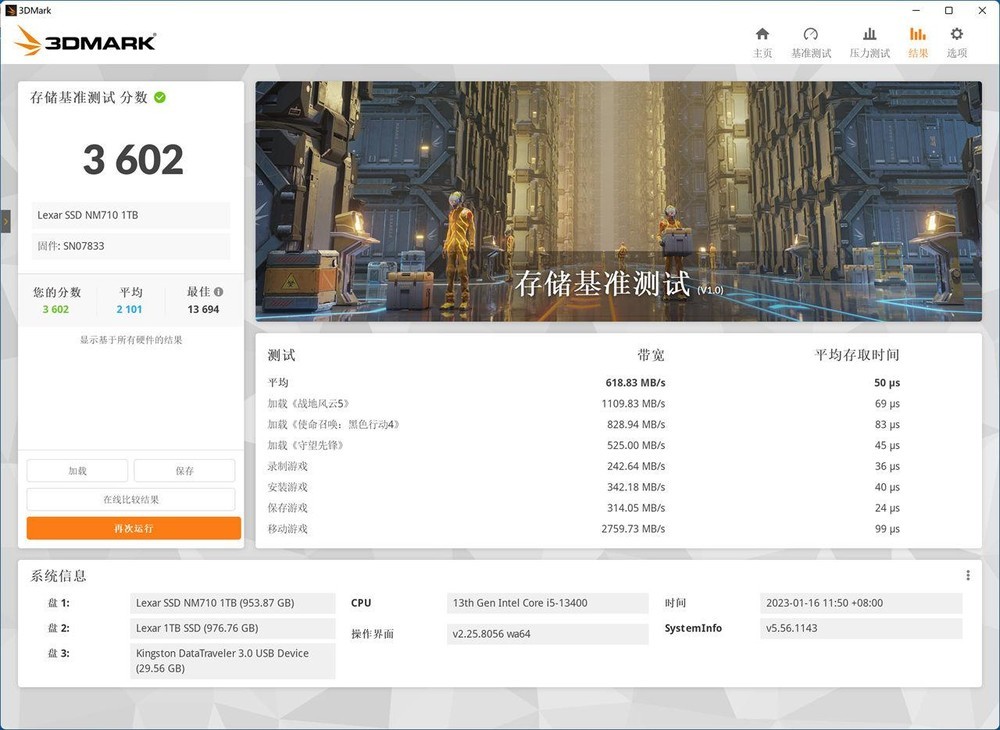

3Dmark之存储性能测试,可以看出,SSD的总得分为3602分,这表现也算很不错了。

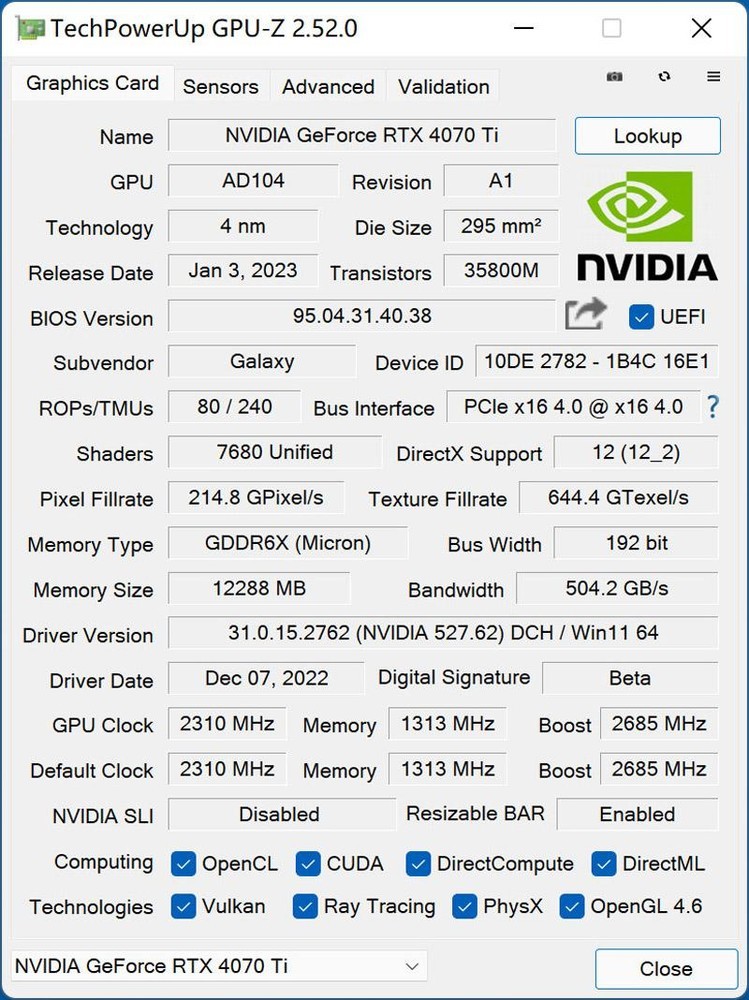

图形性能测试,GPU信息一览,显卡驱动:NVIDIA 527.62;Resizable BAR功能:开启。


图形理论性能测试,3Dmark Fire Strike Ultra测试。

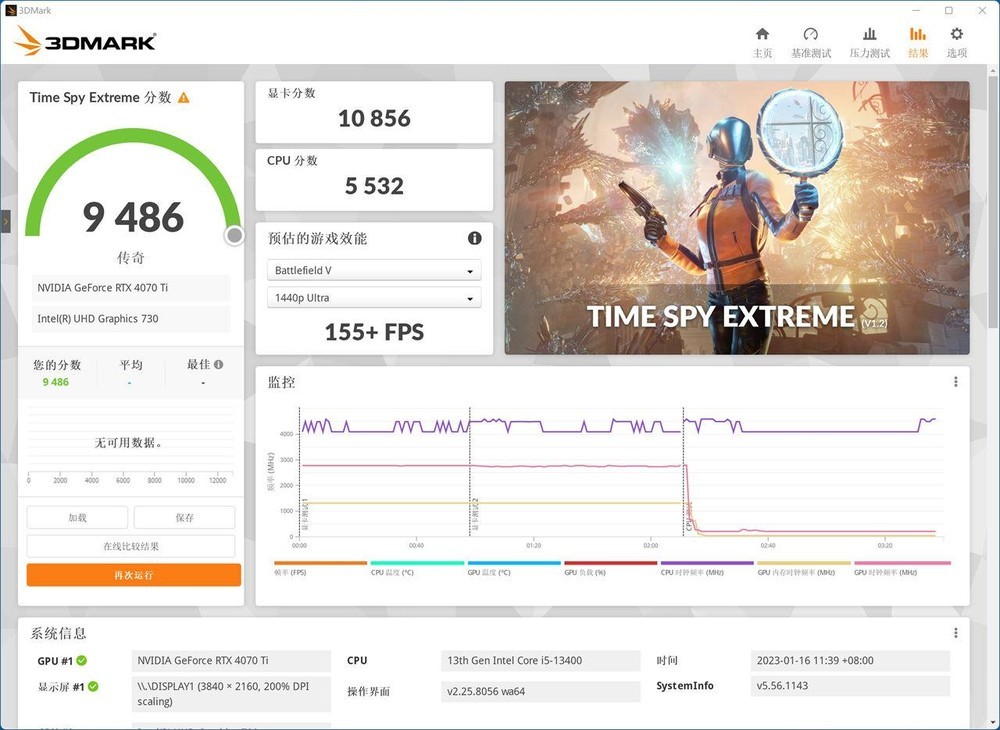

图形理论性能测试,3Dmark Time Spy Extreme测试。

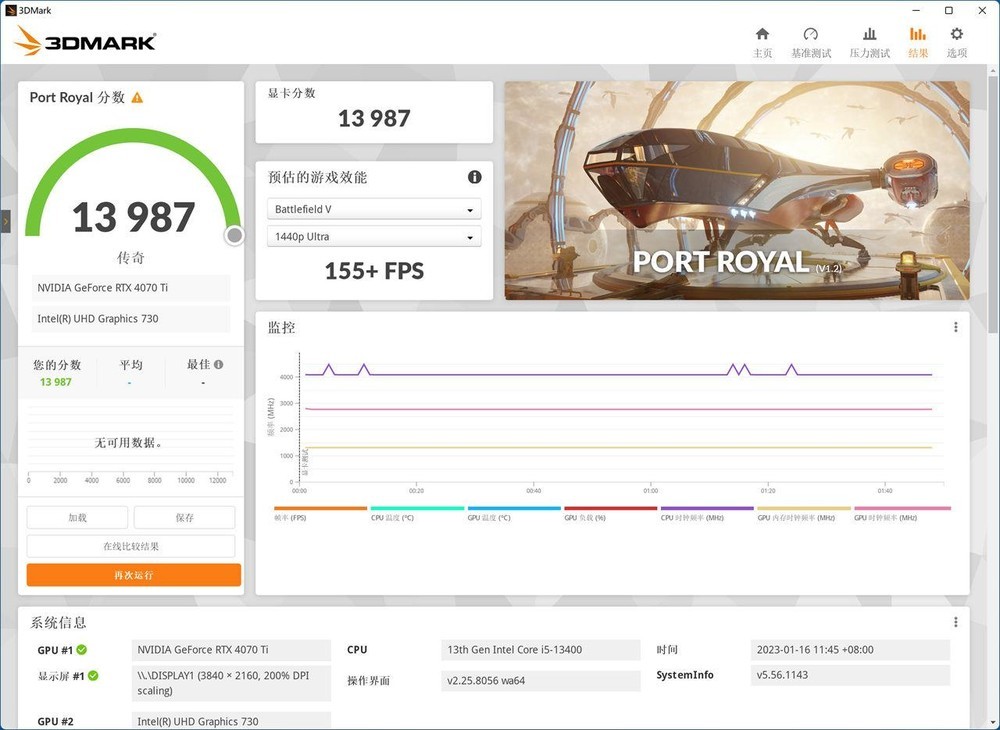

图形光追理论性能测试,3Dmark Port Royal测试。


游戏测试,这里选取了12个游戏进行测试,具体见下图。

可以看出,这套配置在4K分辨率下开高特效畅玩各类大作是毫无压力的,当然,如果要追求高刷新率,将分辨率降到2K也是毫无压力的。

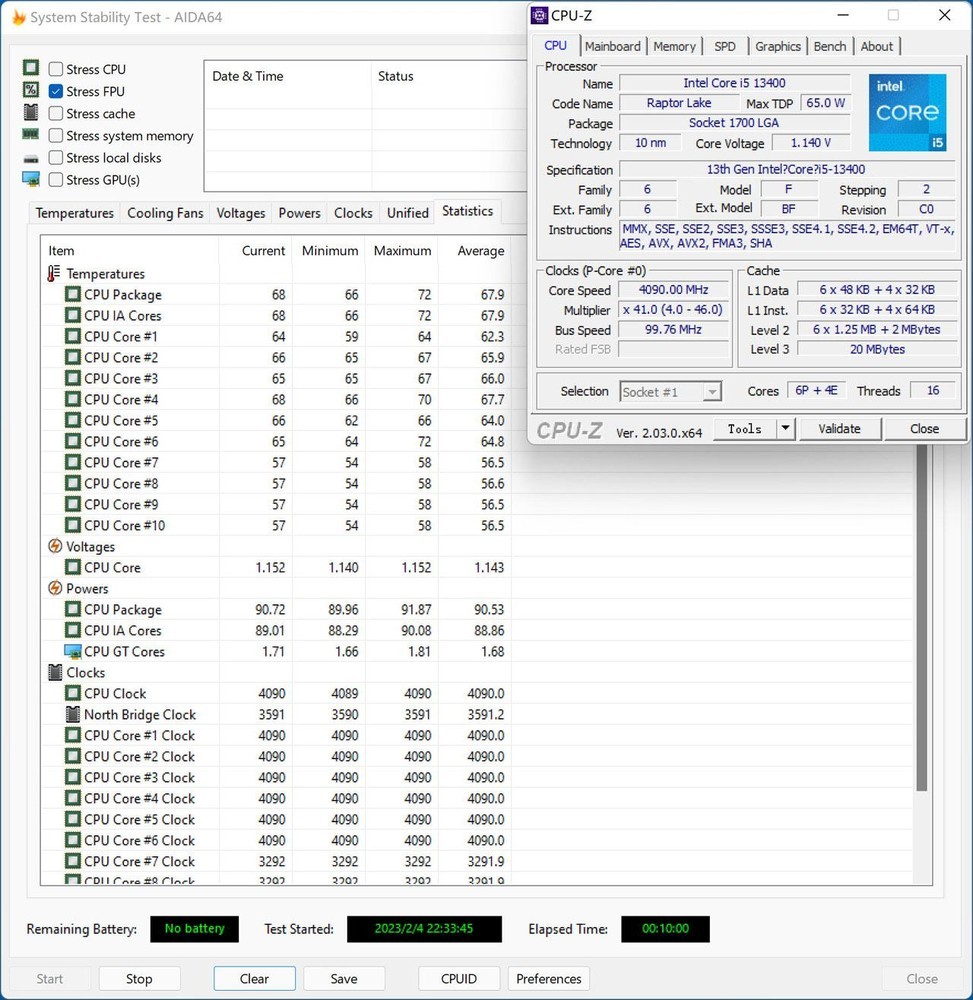

CPU烤机测试(室温23.8℃),单勾FPU烤机稳定后,CPU的P核心温度在60℃出头,E核心温度在56.5℃左右,这说明i5 13400的发热量不大,百元级的单塔散热器就能轻松应付。

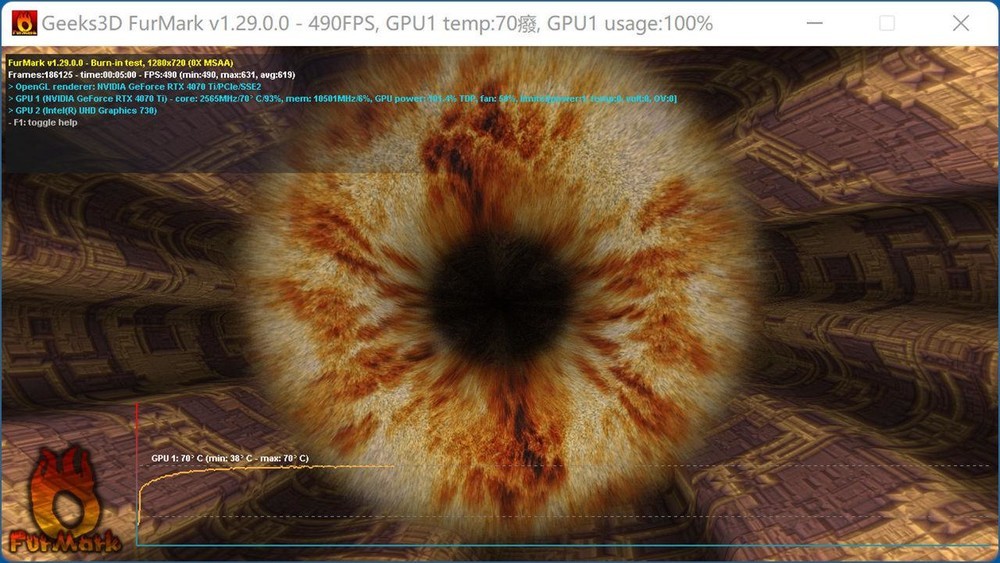

显卡烤机温度测试(室温同上),Furmark烤机稳定后,GPU核心最高温度为70℃,这温度控制也算很给力了。


功耗测试,这套配置的功耗不算高,双烤功耗也才473W多一点,安钛克 HCG 850W电源表示毫无压力。


五、总结

通过这次折腾可以看出,目前千元级CPU的性能已经非常强悍了,哪怕带6、7000的RTX4070Ti都没啥问题,所以对于预算有限的玩家来说,与其选择i7、i9等高端U,倒不如把钱省下来加到显卡上,然后CPU换成i5,这样反而能实现更好的游戏性能。

当然,好马配好鞍,一款做工扎实,功能丰富的主板也是完美释放系统性能的必要配件,技嘉 B760M电竞雕主板在此次折腾中运行稳定,表现良好,尤其是其内存Low Latency技术,开启后能够进一步降低延迟,充分压榨内存性能,从而提高系统整体性能。

以上就分享到这里了,希望对大家配机有所帮助,谢谢欣赏!
