AM5主板性价比高 满足BenchMark跑分、固件烧录、信号抓取需求

深夜实验室的示波器屏幕泛着微光，焊台余温未散，机箱风扇低鸣如呼吸——这是硬件工程师最熟悉的节奏。当新一代Zen5处理器接入验证平台，稳定供电、精准时序、高速互联与可靠调试接口不再是可选项，而是每一块主板必须兑现的工程承诺。面对Socket AM5生态的快速演进，我们聚焦真实开发场景：从固件烧录、内存超频极限测试，到PCIe 5.0设备信号完整性分析，再到多卡协同下的电源响应一致性验证，主板的底层素质直接决定项目推进效率与数据可信度。

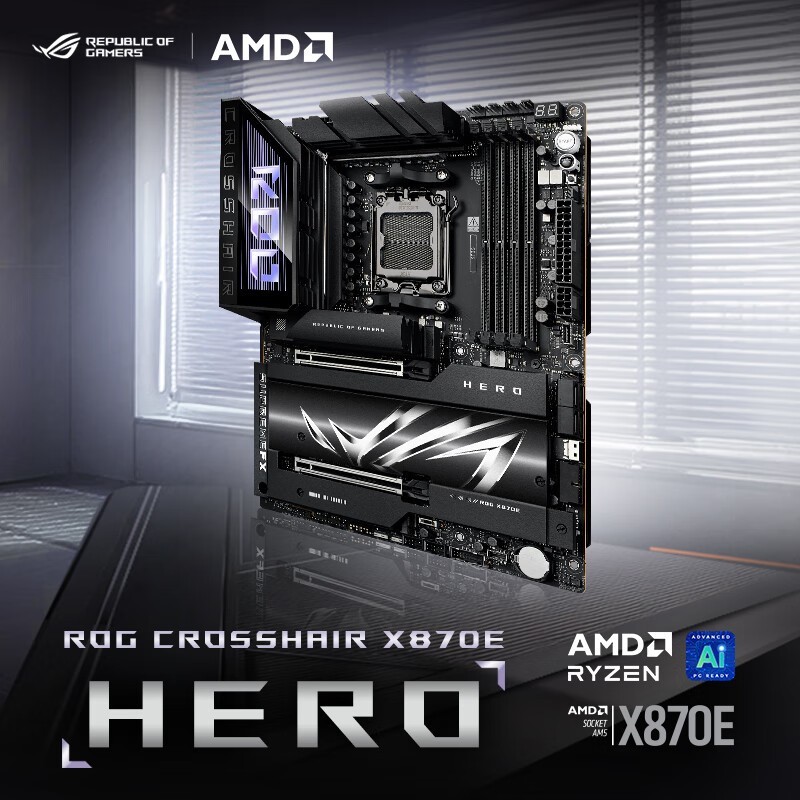

华硕ROG CROSSHAIR X870E HERO以4899.0元的定价，成为高端验证平台首选。其18+2相90A供电模组配合液冷VRM导热贴，可在持续AVX-512负载下维持核心电压波动＜±1.2%；板载双PCIe 5.0 x16插槽支持显卡直连与协处理器并行，配合UEFI内嵌Memory Try It!一键调参工具，大幅缩短DDR5 8000MT/s手动压测周期；更配备双Thunderbolt 4接口与双万兆网口，满足FPGA数据回传与远程JTAG调试双重需求。

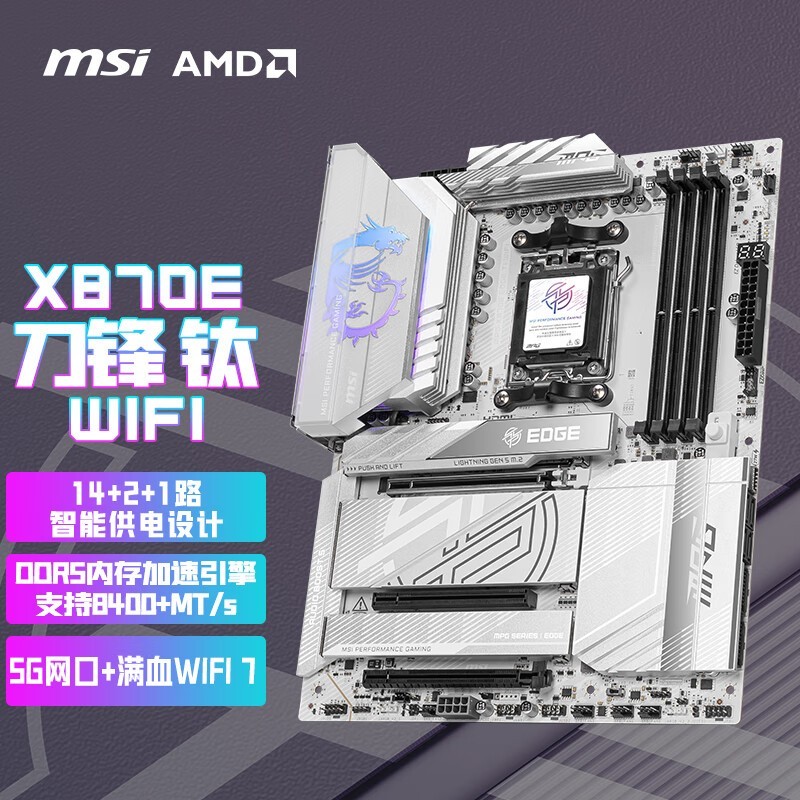

微星MPG X870E EDGE TI WIFI以3199.0元提供旗舰级工程适配性。14+2+1相强化供电搭配8层2oz加厚铜PCB，在-20℃至70℃宽温环境中实测VRM温升低于38℃；DDR5内存支持OC至8400MT/s且具备独立VDDQ/VPP电压微调功能，便于内存控制器信号眼图优化；WiFi 7模块集成MLO多链路操作，保障无线调试指令零丢包；白色镜面散热装甲预置红外温度传感点位，方便热成像仪快速定位热点。

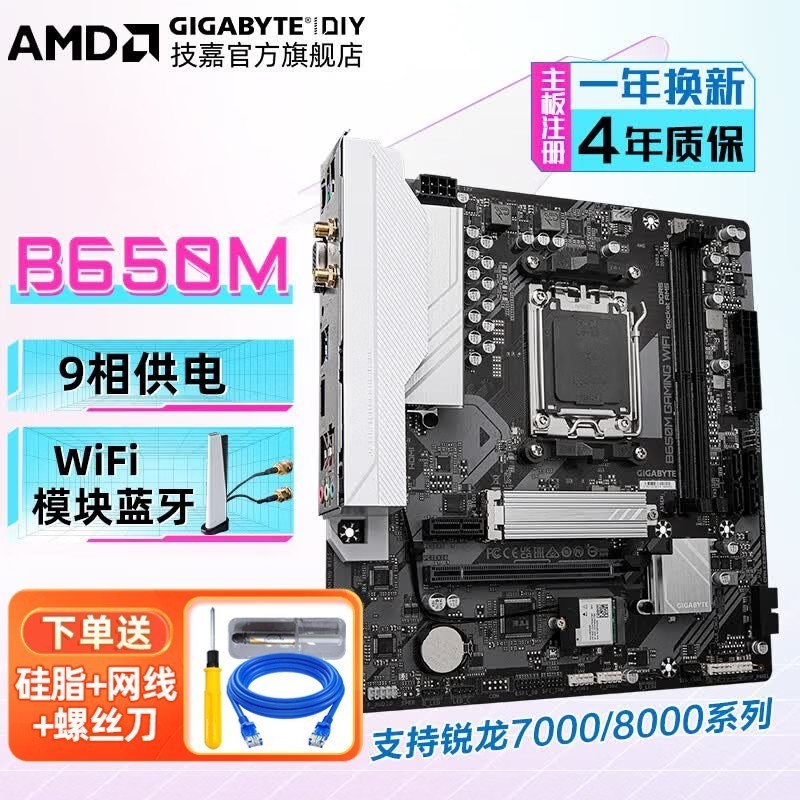

技嘉B650M GAMING WIFI以749.0元成为入门级开发平台高性价比之选。6+2相供电虽定位主流，但采用日系105℃固态电容与Dr.MOS数字供电芯片，在轻量级Linux BSP编译与U-Boot烧录场景中连续运行72小时无重启；板载Debug LED与Q-Flash Plus物理按键，支持无CPU刷新BIOS，极大降低新处理器兼容性验证门槛；WiFi 6模块内置独立射频隔离区，避免RF干扰影响UART串口通信稳定性。

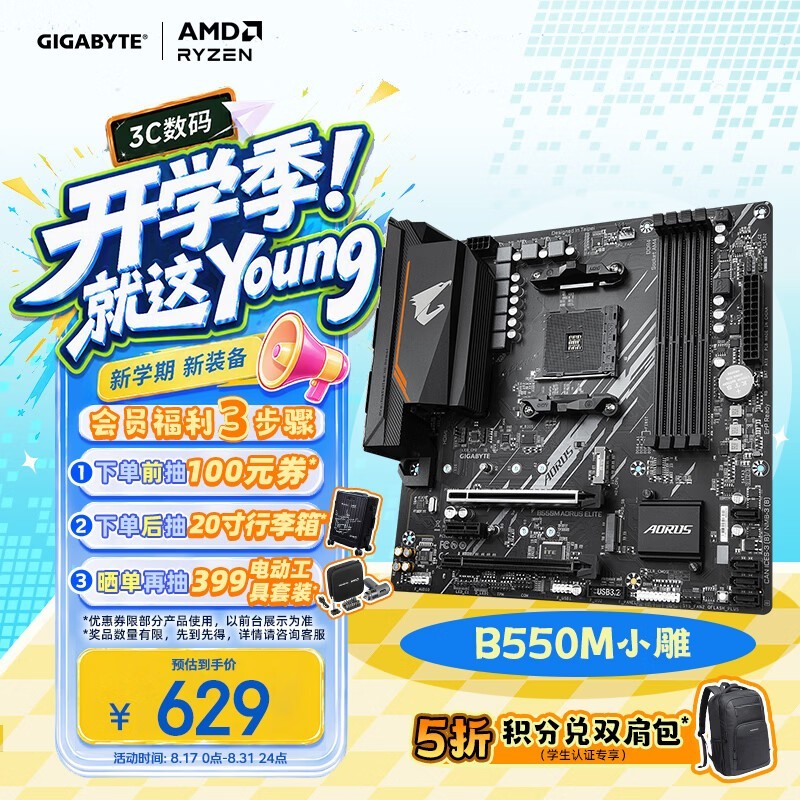

技嘉B550M AORUS ELITE以699.0元延续经典稳定基因。虽为上代芯片组，但通过AGESA 1.2.0.0a微码更新完整支持Zen5非K处理器，特别适合固件逆向与底层寄存器探针测试；SATA端口原生支持AHCI热插拔触发，便于存储协议栈异常注入实验；背部I/O装甲集成ESD防护二极管阵列，有效抑制静电放电对JTAG链路的影响。

昂达A97S魔固版以339.0元切入基础验证需求。采用全固态电容与封闭式电感设计，在12V输入波动±15%工况下仍可维持南桥供电纹波＜25mV；板载双USB 3.2 Gen1前置插针与独立SPI Flash编程接口，方便嵌入式外设固件快速迭代；PCB四角预留机械固定孔位及接地螺柱，契合ATE测试治具安装规范。

五款产品覆盖从原型验证、固件开发到量产前兼容性测试的全链条需求，不堆砌参数，只交付可测量的工程价值。
