主板性能推荐榜 散热稳、接口全、调试易的三款

深夜的实验室灯光下，示波器波形跳动，万用表读数归零，硬件工程师正反复验证一块新PCB的供电时序——此时一块稳定、兼容性强、调试接口丰富且散热扎实的主板，远比炫酷灯效或超频噱头更值得信赖。面对老旧DDR3内存平台升级、教学实验平台搭建、嵌入式开发辅助系统部署等实际需求，工程师们需要的不是参数堆砌，而是经得起反复插拔、长期7×24运行、支持多代CPU迭代、调试信号清晰可测的务实之选。在这一背景下，三款兼具工业级可靠性与实用扩展性的主板脱颖而出，成为当前硬件开发一线的新宠。

技嘉A520M K V2以549.0元的亲民价格切入，精准锚定基础开发与教学场景。它虽定位入门，却未牺牲关键工程属性：采用固态电容与铁氧体电感组合，保障长时间老化测试中的电压纹波稳定性；提供完整的SPI BIOS调试接口与Q-Flash Plus一键刷BIOS功能，无需CPU即可升级固件；支持AM4接口全系Ryzen处理器（含带G核型号），轻松适配图像采集卡、FPGA开发板等外设扩展。对预算有限但要求系统零故障率的高校实验室或初创硬件团队而言，它是不可多得的“静默主力”。

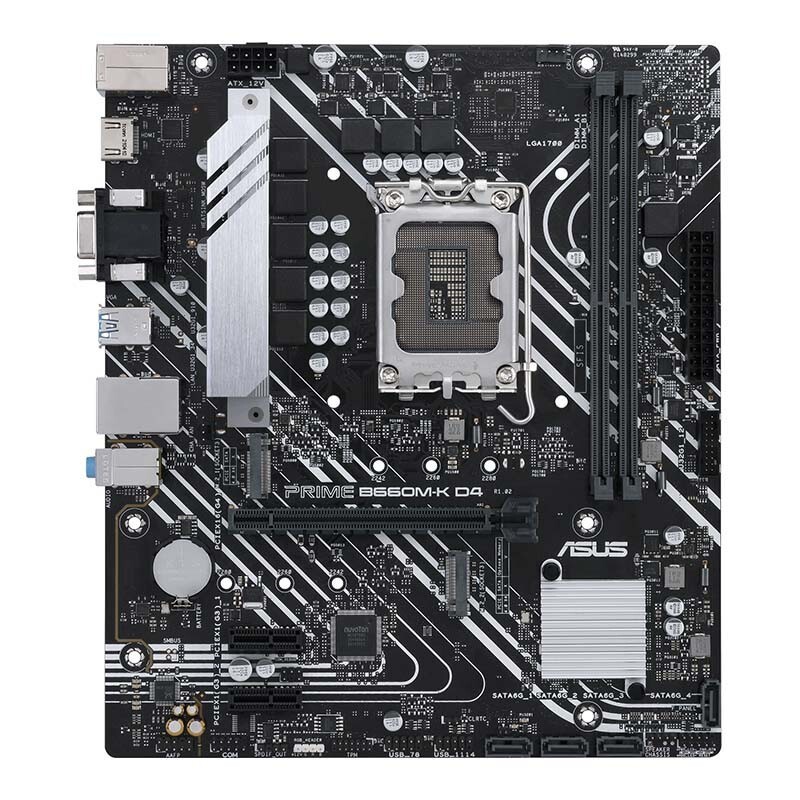

华硕PRIME B660M-K D4售价899.0元，面向对I/O鲁棒性与数据通路完整性有更高要求的用户。其搭载Intel B660芯片组，原生支持PCIe 4.0 x16显卡通道与双M.2插槽（均带独立散热片），特别适合搭载GPU加速模块的边缘计算节点；板载Realtek 8111H千兆网卡配合AI降噪技术，在高频数据抓包与网络协议分析中表现沉稳；BIOS内嵌UEFI Shell与内存训练日志导出功能，便于工程师快速定位DRAM初始化异常。当项目进入原型验证后期，它能成为连接FPGA、ADC采样板与上位机的可靠枢纽。

技嘉B650M GAMING WIFI定价749.0元，以“工程师向游戏主板”重新定义跨界价值。其采用8+2相数字供电设计，支持Ryzen 7000系列全规格运行，同时保留对DDR5-5600及DDR4-3200双模内存的支持——这意味着既可沿用现有DDR4插槽资源，又为未来升级预留空间；板载Wi-Fi 6E模块非为娱乐而生，实则大幅简化无线JTAG调试、远程烧录与OTA固件更新流程；VRM与PCH区域全覆盖式导热贴+复合鳍片散热，使连续满载编译Linux内核时核心温度始终低于72℃。对于需频繁切换开发环境、兼顾现场调试与远程协同的资深工程师，它是一块真正懂工作流的主板。

三款主板覆盖从教学验证、原型开发到量产前测试的全链路需求，价格梯度合理，无冗余功能堆叠，每一处设计都指向硬件工程师真实工作台上的痛点。选择它们，不是妥协于预算，而是将每一分投入，精准转化为研发效率的切实提升。
