哪款供电主板值得买 硬件工程师原型验证与烧机必备

深夜的实验室灯光下，示波器波形跳动，FPGA开发板持续运行，多核CPU满载编译固件——对硬件工程师而言，主板不是配件，而是整个验证平台的供电中枢与信号基准。13–18相供电并非参数堆砌，而是应对瞬态电流冲击、保障PCIe 5.0设备稳定握手、支撑DDR5内存EXPO超频、满足长时间老化测试的关键底座。它关乎信号完整性、时序裕量与系统鲁棒性，更直接影响原型验证周期与量产良率。

技嘉H81M-DS2（rev.1.0）以459元的亲民价格切入基础开发场景。虽为H81芯片组，但其扎实的13相供电设计与军工级电容用料，在低功耗x86平台搭建、嵌入式Linux开发环境部署及教学级电路验证中展现出远超同价位的电压纹波抑制能力。对于需批量部署多台测试节点、预算有限但对基础稳定性有硬性要求的硬件团队，它提供了可信赖的供电底线，避免因电源波动导致的UART通信丢帧或JTAG连接中断。

华硕TUF GAMING B560M-E定价799元，是面向进阶硬件工程师的务实之选。其15相强化供电配合Dr.MOS与合金电感，在搭载i5–11400及以上处理器进行PCB信号完整性扫描、高速ADC/DAC数据采集同步测试时，能有效压制12V输入端的瞬态压降。内置的双M.2插槽支持PCIe 4.0×4与SATA双模切换，配合USB 3.2 Gen 2前置接口，完美匹配外接逻辑分析仪、高速示波器探头及多通道数据记录设备的协同工作流；智能散热鳍片与VRM热管直触设计，让连续8小时FPGA配置加载与DDR压力测试不再触发Thermal Throttling。

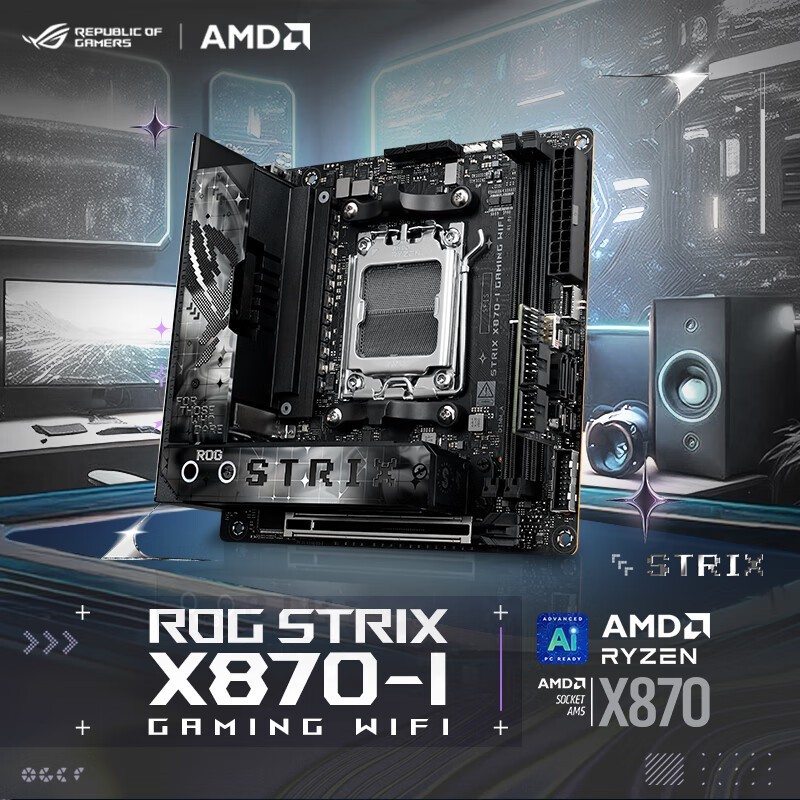

华硕ROG STRIX X870-I GAMING WIFI以3599元定位旗舰级开发平台，专为追求极致集成度与未来扩展性的硬件工程师打造。X870芯片组原生支持AM5全系列锐龙处理器，10+2+1相合金供电精准匹配Zen4/5架构的动态功耗曲线；Mini-ITX规格却塞入PCIe 5.0×16全速插槽、双DDR5插槽（支持128GB与AEMP智能调优）、HDMI 2.1与USB4双视频/数据复用接口，使其成为边缘AI推理平台、紧凑型射频测试终端或车载ECU仿真系统的理想主控载体。WiFi 7无线回传与蓝牙5.3低延迟协处理，更拓展了无缆化远程调试与IoT设备联动的新可能。

从入门验证到前沿原型，三款主板覆盖硬件工程师不同阶段的核心诉求：基础可靠性、中阶扩展性、旗舰级集成度。它们不拼参数表里的虚标峰值，而以真实供电相数、实测纹波表现与长期负载下的温度响应，构筑起数字世界最底层的可信基石。
