深夜实验室的示波器还在跳动,固件烧录进度条缓慢推进,调试日志里突然跳出一行未定义中断——嵌入式开发者最怕的不是代码报错,而是平台不稳定导致的反复复位、内存异常或外设识别失败。一块可靠、可扩展、供电扎实的E-ATX主板,是构建高性能嵌入式开发平台的基石:它要扛得住持续高负载编译,撑得起多路PCIe设备协同仿真,容得下DDR5高频内存加速镜像构建,还得在JTAG调试、BSP移植、Linux内核裁剪等关键环节零干扰运行。
华硕ROG MAXIMUS IX APEX以2999元到手价成为高端嵌入式实验室的理想选择。其10相供电系统专为长期满载设计,稳压精度保障CPU在持续编译中不降频;DDR4频率直冲3866MHz,大幅缩短内核镜像加载与QEMU仿真启动时间;4路M.2插槽全面兼容Intel Optane加速技术,让根文件系统与工具链缓存实现毫秒级响应;SafeSlot与SafeDIMM双重加固机制,有效规避因振动或热胀冷缩引发的插槽接触不良——这对频繁插拔开发板、调试器的工程师尤为关键。

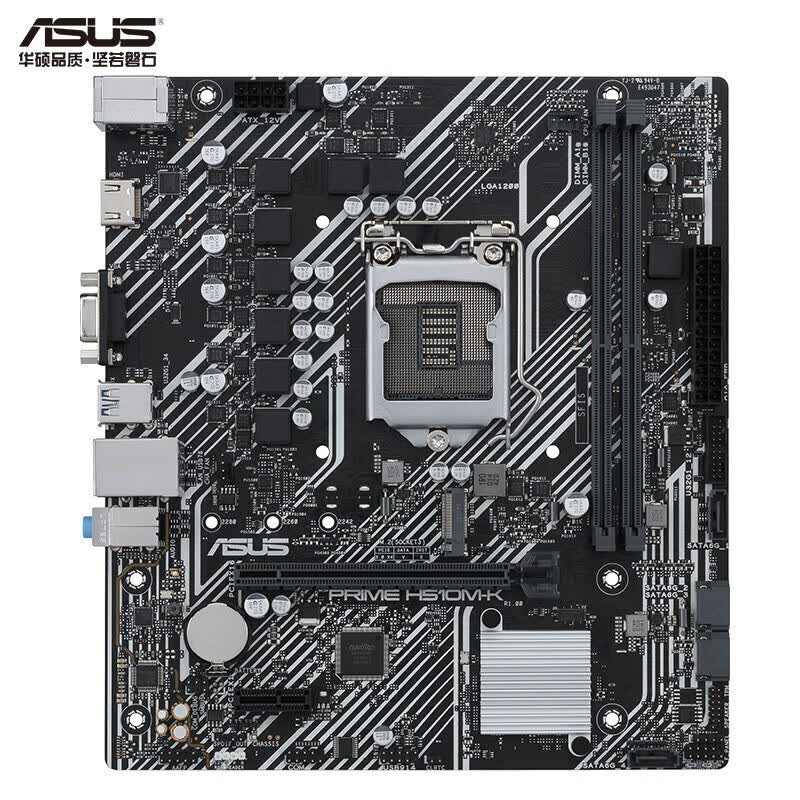

预算有限但需求务实的入门级嵌入式学习者或轻量项目团队,华硕PRIME H510M-K仅售599元,却提供了远超同价位的稳定性基础。虽为Micro-ATX尺寸,但其针对第11代Intel处理器优化的节能架构与强化散热布局,确保在运行Yocto构建、Qt交叉编译或ROS2节点仿真时温度始终可控;SupremeFX音效模块虽非核心,但在音频驱动开发场景中可直接用于信号完整性验证;千兆网卡配合低延迟BIOS设置,让TFTP固件推送与远程串口调试响应迅捷可靠。

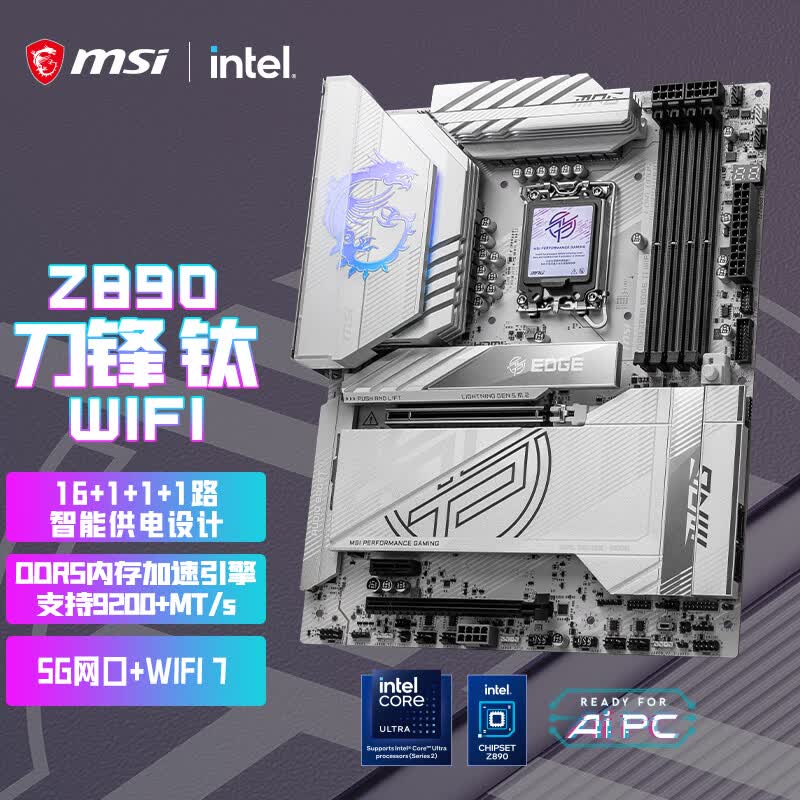

面向下一代嵌入式AI边缘平台构建者,微星MPG Z890 EDGE TI WIFI以3299元定价锚定前沿生产力。16+1+1+1相钛金供电搭配8层2盎司铜PCB,为搭载多核i9处理器的嵌入式服务器提供毫秒级动态调压能力;DDR5超频突破9200MT/s,显著提升TensorFlow Lite模型量化编译效率;PCIe 5.0显卡槽可接入FPGA加速卡或专用推理模块,双M.2+U.2接口支持NVMe RAID阵列,满足大容量固件仓库与仿真数据集高速读写;WIFI 7与5Gbps有线网卡组合,让OTA升级包分发与云端协同调试真正摆脱带宽瓶颈;雷电4接口则无缝对接高速逻辑分析仪与USB-C协议分析设备。
从学生级嵌入式实践,到工业级BSP量产验证,再到AIoT边缘计算平台搭建,这三款E-ATX主板覆盖了不同阶段的技术纵深与成本边界。它们不只是一块电路板,更是嵌入式开发者手中沉默而坚韧的协作者——在每一次烧录成功、每一次中断精准捕获、每一次长时间压力测试平稳收官之后,你终将意识到:选对主板,就是为整个开发生命周期提前埋下确定性。
