Proe钣金模板设置技巧

Proe默认新建钣金件采用英制单位，若需改为公制，只需在配置文件中将template_sheetmetalpart参数指向公制钣金模板文件即可完成设置，操作简便快捷。

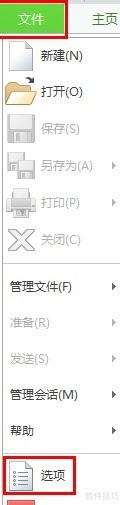

1、 打开ProE，通过工具菜单中的选项进入config配置。

2、 若此前未设定模板，可直接在选项栏中输入。系统具备智能提示功能，当输入template_s时，完整选项名称将自动显示。钣金零件模板的对应设置项为template_sheetmetalpart，输入后即可快速识别并应用。

3、 在值栏中可直接输入零件路径与名称，为避免错误，建议点击浏览按钮，从文件夹中选取模板文件。

4、 浏览并查找个人的钣金模板文件，也可直接选用ProE软件自带的公制模板。以ProE 5.0为例，其模板文件通常位于：C:ptcproeWildfire5 emplates 目录下。

5、 若已设定钣金零件模板项目，可选中后点击浏览进行修改。

6、 修改完毕后请点添加/更改按钮。

7、 配置完成后点击确定，注意确认左上角显示的config.pro文件路径是否正确。设置内容将保存至该文件中，确保路径无误，以便后续启动ProE时能够正常加载配置信息。

8、 可前往上述路径打开config.pro文件，检查之前设定的钣金零件模板是否准确无误。

9、 新建文件用默认模板，注意选择钣金件子类型。

10、 左上角信息提示设置已生效，当前正应用我们刚配置的模板文件。
