一、前言

近来随着DDR5内存和固态硬盘的降价,装机成本已经大大降低,于是乎,三哥闲来无事,便装了一台基于i7 13700K+技嘉Z790雪鹰+影驰RTX4080星曜的主机,下面就将这台主机分享给大家吧。


二、配机方案及配件介绍

配置单一览。

这套配置定位发烧级游戏&高端生产力,当然,对于一些比较吃内存的渲染类应用,大家可根据实际情况增加内存。


部分配件合影。


CPU选择了i7 13700K。

目前该U在其他平台的盒装价格已经来到了27XX,某东价格和其他平台相差较大,大家请根据自己的财力情况选择。


该U采用大小核设计,拥有8大核+8小核,共24线程,整体性能还是非常强悍的。


主板选择了技嘉 雪鹰Z790 AERO G DDR5 WIFI6,该主板采用简约设计师风格,支持D5低延迟黑科技,无论是性能还是功能,都非常强大。

主板外包装一袭白色,给人一种简约清爽的感觉。


背面是主板的功能和特性介绍。


主板的附件简单、实用、环保。


主板采用了ATX板型,黑色PCB配合银色散热片,兼顾了颜值和实用性。


主板供电区域采用全覆盖散热设计,散热片采用银色外观,颜值和质感不俗,同时也能保障散热效果,使电脑保持低温;主板采用8+4pin实心针脚供电插座,强度更高,能够通过的电流更大。


主板采用16+1+2相供电设计,配合全固态电容、70A供电晶体管和2盎司铜PCB设计,大大保障了供电稳定性。


主板供电PWM芯片为安森美NCP81530R,MOSFET采用了安森美5062,该元件为整合了驱动IC和上下桥的Dr.MOS,单颗最大可承受70A电流。


主板提供了4条DDR5内存插槽,最高支持7600MHz(OC)的频率,配合主板的内存低延迟技术,可进一步释放内存潜力,提高系统整体性能。

内存插槽左下侧,提供了1个USB 3.2 Gen2 Type-C前置接口和1组USB 3.2前置接口。


内存插槽右侧提供了1组12V RGB和1组5V RGB接口,配合GCC软件,能够实现各种个性化RGB玩法;

还提供了2个4针风扇接口,配合SmartFan 6技术,能够对风扇进行自定义配置,想要散热or静音,都由玩家说了算。


主板提供了4个SATA 6Gbps接口,皆为卧式设计。


主板下部也覆盖了大量散热片,不仅保障了M.2 SSD(PCH)的散热效果,而且也使得主板的颜值风格更为统一。


其中第一个M.2槽位(PCIe 5.0)的散热片更是进行了加高设计,这样即便在应付PCIe 5.0的SSD时,也能做到游刃有余。


主板采用显卡快拆设计,即通过加宽显卡卡扣,从而实现拆卸显卡时不被其他配件遮挡。


扒掉散热片,可以看出,主板第一条显卡插槽为PCIe 5.0x16规格,并采用合金装甲加固,强度有所保障,另外两条则为PCIe 4.0 ×16插槽。

主板还提供了1条PCIe 5.0 M.2插槽和4条PCIe 4.0 M.2插槽,存储扩展性拉满。


M.2接口采用弹簧式卡扣设计,可在无工具状态下轻松拆装M.2 SSD。


主板底部还设置了大量接口,如1组5V RGB、1组12V RGB接口、4个风扇接口和1个Q-Flash Plus按钮等,其中,Q-Flash Plus按钮可在无CPU、内存、显卡的情况下升级BIOS。


主板的网络配置也是非常强大的,其中有线部分采用了Intel I225-V 2.5Gb芯片,无线部分采用了Intel AX211芯片,支持WiFi 6E和蓝牙5.3。


主板采用了REALTEK ALC1220音频芯片,并辅以高品质音频专用电容和音频分割线设计,为玩家的听音体验提供了硬件保障。


主板采用一体式I/O挡板,白色设计清新典雅,同时接口也比较丰富。

主板配备了WiFi接口、DP、HDMI、2.5G网口、音频接口及多个USB接口,其中USB接口中有1个USB 3.2 Type-C接口(DP)和1个20Gbps的USB 3.2 Type-C接口。


主板背面的做工也非常不错,尤其CPU插槽背面布满了电容。


近期DDR5内存价格大幅度下降,其中高频内存的价格也越来越亲民,这里选用了金百达 刃系列 DDR5 6400 RGB 16G×2,该内存拥有6400MHz的高频,同时A-DIE颗粒还有很大的超频潜力,加之其价格不足900元,算是近期性价比非常高的高频DDR5内存了。


背面一览。


内衬包装。


正面一览,可以看出内存采用了白色加厚马甲设计,保障了散热效果,同时其外观颜值也非常不错。


马甲左侧的灰色斜线条看着还是很有质感的。


“刃”字特写。


标签被放到了背部。


特写一张,可以看出,内存的XMP频率为6400MHz,电压为1.4V,时序为CL 32-39-39-80。


内存内置双面灯珠,支持动感灯效神光同步技术,通电后能够实现较为酷炫的电竞灯效。


端部一览,可以看出内存的做工还是很不错的。


显卡采用了影驰 RTX 4080 16GB 星曜 OC,作为RTX40系中的次旗舰,该显卡不仅游戏性能强悍,而且生产力性能同样强大。

外包装上印着星曜娘的图案,充满了二次元风。


背面一览。


附件提供了质保卡、说明书、星曜专属ARGB支架、12VHPWR供电转接线及ARGB同步线等。


星曜专属ARGB支架特写,该支架不仅可以自由调节高度,而且还支持RGB灯效。


显卡采用3风扇设计,3把直径102mm高规格风扇,配合11片静霜扇叶,保障了散热效能;风扇还支持ARGB灯效,配合显卡软件或板厂软件,能够实现各种个性化玩法。


显卡采用经典的钻石切割透明外壳设计,晶莹剔透的质感搭配ARGB灯效,氛围感拉满;同时透明上盖采用可拆卸式设计,玩家可以进行各种个性化的DIY改造。


16Pin 12VHPWR接口已然成为高端RTX40系显卡的标配。


显卡采用了全新的星卓 III 散热系统,4根8mm+5根6mm镀镍复合热管,配合高效能均热板和大面积鳍片设计,能够迅速散发热量,保障显卡稳定运行。


显卡采用全金属背板设计,白色外观颜值也很不错。背板尾端采用开孔式设计,增大了风流,提高了散热效果。


输出接口采用3x DP 1.4a + 1x HDMI 2.1,这也算是比较主流的配置了。


SSD采用了金士顿 FURY Renegade 1TB SSD,该盘支持PCIe 4.0 M.2接口,搭配高品质3D TLC颗粒,持续读取速度高达7300MB/s,同时近期价格降至699元,性价比进一步提升。

SSD采用了非常简约的硬卡纸包装。


背面一览。


里面还有个塑封内衬。


SSD采用2280长度规格,正面贴了一层石墨烯铝合金贴片,能够起到辅助散热的作用。

SSD采用了群联PS5018-E18主控和自封3D TLC NAND颗粒,性能在PCIe 4.0的SSD中,属于第一梯队的水平。


M.2接口特写。


为了不影响散热,标签被移到了背面。


散热器其实最初打算上360水冷的,但是此次的机箱只有前部支持360水冷,但这会导致显卡安装空间不足,所以最终选择了九州风神 冰魔方240,至于它究竟能不能压得住13700K,大家看后面的烤机测试就知道了。

散热器外包装一览。


背面是其参数规格表。


附件比较丰富,扣具支持I、A全平台,包括最新的LGA1700和AM5。


散热器本体一览。


散热器采用无限镜像冷头设计,支持ARGB灯效,通电后能够多角度欣赏无限镜像带来的沉浸感。


冷头盖采用磁吸式设计,在安装到主板时需要将其拆下;冷头内置高性能马达,配合改进型微水道,能够增强水循环,加强散热效果。


水冷采用大尺寸加厚紫铜底座,吸热效率更高。


散热器采用240薄排设计,白色的外观看上去也比较清新高雅。


冷排采用动平衡泄压技术,可释放内部压力,减少漏液风险,延长使用寿命。


散热器提供了2个管夹,可让水管保持固定的造型,从而让走线更加清爽。


散热器标配了2把120mm白色无光风扇,该风扇采用FDB轴承设计,支持广域动态PWM调速,能够在噪音与性能之间达到完美的平衡。


由于水冷头的硅脂是一次性的,所以又入手了九州风神 DM9大师级硅脂,该硅脂具有易涂抹、低热阻、绝缘无腐等特点,无论小白还是大神,都能够完美适配。

外包装比较简约。

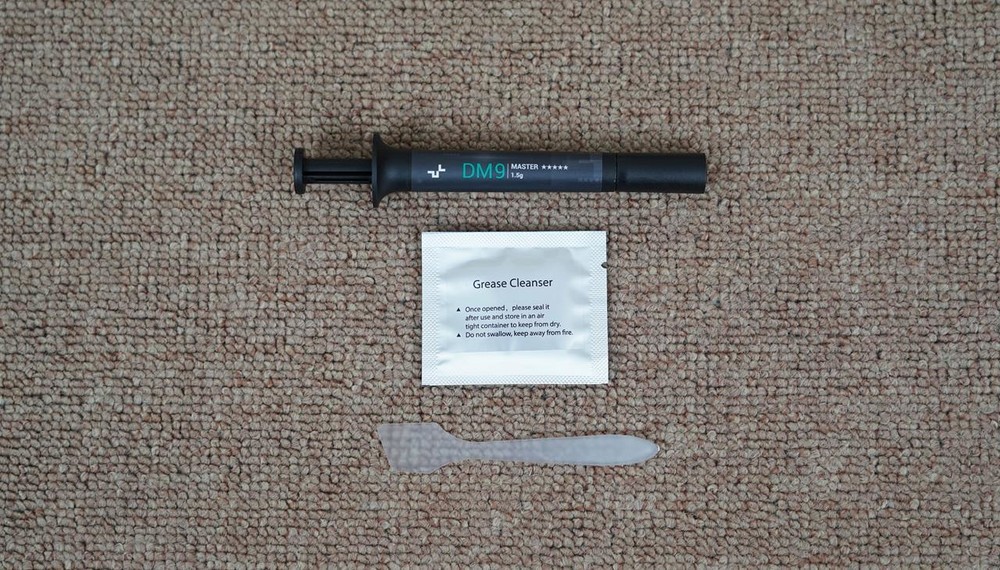

附件简单实用,提供了清洁包和硅脂刮。


硅脂采用管式设计,单支净含量1.5g。


该硅脂没有那么干,涂抹起来非常容易。


电源采用了九州风神 DQ1000M-V3L白色版,该电源通过了80PLUS金牌认证,采用全日系电容,支持7年质保,支持全模组接口,并提供了白色编制线材,适合组建各类白色系高端平台。

外包装采用了牛皮纸盒+外套白色纸壳的设计,给人一种简约清新的感觉。

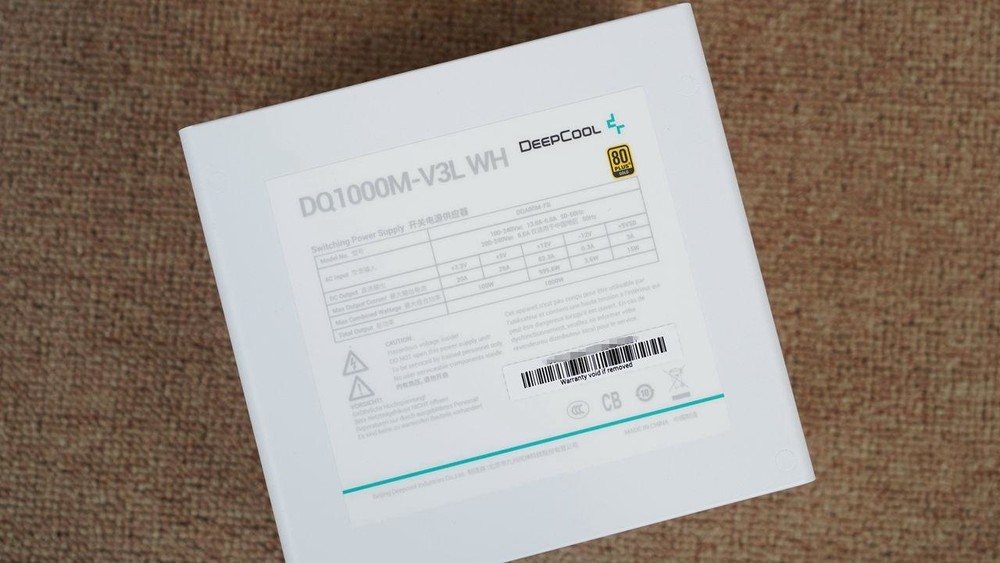

背面是其参数规格表。

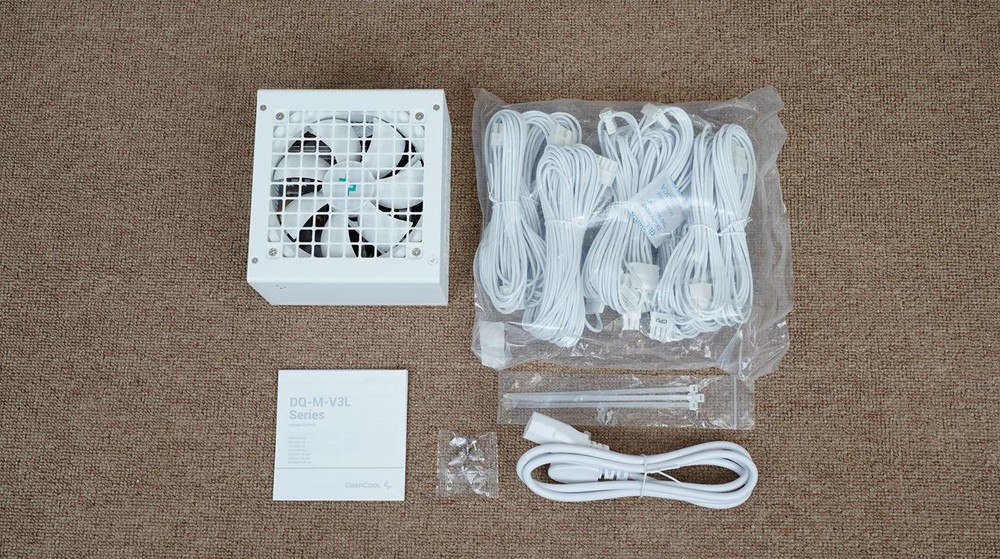

附件一览。


电源直接附赠了白色编制线材,整体材质比较软,非常便于走线,玩家无需再去定制第三方模组线,减少了额外的装机成本。


电源采用了白色外观,颜值较高;本体采用短机身设计,进气孔采用了方形孔网设计,兼顾了颜值和实用性;电源采用主动式PFC+全桥LLC谐振+DC to DC结构,配合各类高品质元件的使用,能够提供较高的转换效率。


电源侧面非常简约,只有一个新版LOGO。


全模组接口一览。


电源设有独立的AC开关,出风口采用了较小的方形孔网设计。


铭牌表一览,可以看出电源通过了80PLUS金牌认证,12V输入也高达999.6W,占比较高。


机箱选用了德商德静界 Pure bbse 500 FX,该机箱体型紧凑,布局合理,散热通透,灯效酷炫,可玩性强,非常适合打造各类高端平台。

机箱外包装为牛皮纸盒材质,简约环保。


规格表一览,大家按照这个表格搭配配件,基本不会在兼容性方面翻车。


机箱外观一览,机箱采用纯黑设计,左侧板为钢化玻璃侧透设计,整体风格给人一种沉稳静谧的感觉。


前脸采用非常通透的孔网设计,中间设有两条导光条,看起来像一把剑竖于其上,通电后效果非常酷炫。


顶部采用开孔设计,并配备了磁吸式防尘网,该位置最大可支持2把140风扇或1个280水冷。


I/O接口位于顶部靠前的位置,标配了USB 3.2 Gen 2 Type C接口、USB3.0接口、开机键、音频接口及灯控按钮。

该灯控按钮可切换机箱的灯效,连接内部线缆后,长按该按钮,可实现与主板灯效的一键同步。


尾部一览,可以看出,机箱采用了电源下置结构,其尾部标配了1把Light Wings PWM 140 ARGB风扇,兼顾了灯效和散热。


底部配备了可拆卸式防尘网,四脚设有减震防滑脚垫。


虽然机箱的体型比较紧凑,但其内部空间还是比较充裕的,可完美兼容360mm水冷(前置)和长显卡(前部无水冷时可达369mm)等配件。


机箱预留了较为充裕的背线空间,并提供了一些扎带用于辅助理线;机箱背部还提供了多个磁盘位,供玩家安装存储设备。


机箱背部还集成了一个ARGB+PWM多功能集线器,可同时接驳多组PWM风扇和多组ARGB设备,并且支持机箱I/O处的按钮控制。

另外,长按该按钮,可实现和主板的一键同步。


机箱的用料也是很扎实的,其中主板托盘处厚度为0.91mm,右侧板的厚度为0.70mm。


三、装机秀&灯效展示

其实一开始是打算用280水冷安装到机箱顶部的,结果主板的散热片和280水冷打架,于是只得作罢。


然后换了九州风神的冰魔方240水冷,刚开始还担心压不住13700K,不过后来的烤机测试证明我多想了。

安装基本完成。


背线效果。


盖好侧板,黑白配别有一番风味。


尾部效果。


再来一波灯效。


侧面灯效。


冷头灯效。


内存灯效。


显卡灯效。


纯白灯效也不错。



四、测试体验

技嘉 Z790雪鹰采用了图形化UEFI BIOS界面,操作方便直观。

刚进BIOS默认的是EZ Mode,基本上大多数常用功能都能在这里实现,另外,新版的BIOS已经将内存黑科技——Low Latency(低延迟)功能默认开启了。


至于其他功能,还需要在进阶模式实现,如CPU和内存超频等。


此次测试,采用的系统为:Win11 64位;主板BIOS版本:F4;内存X.M.P技术:开启。

CPU、主板、内存信息截图如下。


下面对比下开关低延迟功能的性能有何差距。

CPU-Z对比测试。


在该测试中,开启低延迟相较关闭低延迟,单核、多核性能均有小幅度的提升。


7-ZIP压缩、解压对比测试。


在该测试中,开启低延迟相较关闭低延迟,系统的压缩性能和解压性能均有小幅度提升。


AIDA64内存对比测试。


在该测试中,开启低延迟相较关闭低延迟,内存的读、写、复制性能均有较大幅度的提升。


同时,延迟也有不小幅度的降低。


3Dmark Fire Strike对比测试。


在该测试中,开启低延迟相较关闭低延迟,总分和图形分均有小幅度的提升,物理分有较大幅度的提升。


3Dmark Time Spy对比测试。


在该测试中,开启低延迟相较关闭低延迟,总分、CPU分和图形分均有小幅度的提升。


游戏对比测试,在1080P分辨率下,开启低延迟相较关闭低延迟,各游戏的帧率均有不小的提升,其中幅度较大的有《彩虹六号:围攻》、《孤岛惊魂5》和《绝地求生:大逃杀》等,提升幅度分别达到了28.00、15.00和12.55帧,考虑到这是同内存频率下的提升,这幅度算是非常可观了。


1440P分辨率下的提升幅度虽然变小了,但每个游戏依然有提升,其中幅度较大的有《彩虹六号:围攻》、《文明6》和《孤岛惊魂5》,分别有8.00、7.26和7.00帧的提升幅度。


内存超频测试,A-DIE算是目前比较能超的颗粒,本人轻松将其超到了DDR5 7600MHz的频率,同时时序保持在CL 36-46-46-96。


成功点亮。


AIDA64跑分也通过了,可以看出,内存的读取、写入、复制速度均突破100GB/s大关,同时延迟也只有57.4ns。


超频后相较XMP频率和SPD频率,内存的读取、写入、复制速度均有大幅度提升。


同时延迟下降也比较可观。


限于篇幅,其他游戏的测试就不逐一贴图了,直接上汇总图吧。

可以看出,这套配置基本上可以通杀4K分辨率高特效下的各类3A大作。


CPU烤机测试,CPU采用AIDA64进行烤机(室温24.9℃),单勾FPU烤机10分钟,Clear前5分钟的温度,并记录第5到10分钟之间的平均温度。

可以看出,CPU各大核的平均温度在91.1-96.1℃之间,各小核心温度在86.0℃左右,考虑到13700K的发热量,240水冷能将它压到这个水平,实属不易了。


GPU的散热水平也非常不错,Furmark烤机5分钟后(室温同上),核心温度最高只有65℃。


功耗测试,可以看出,i7 13700K+RTX 4080组合的功耗还是比较大的,当然,九州风神 DQ1000M-V3L 1000W表示压力不大。


五、总结

此次装机,个人觉得还是比较成功的,i7 13700K+技嘉Z790雪鹰+金百达 刃 DDR5 6400+影驰 RTX4080 星曜 OC+金士顿 FURY Renegade 1TB+九州风神 冰魔方240+九州风神 DQ1000M-V3L+德商德静界 Pure bbse 500 FX的配置性能还是非常强悍的,能够胜任各类大型游戏和生产力项目,唯一让我担心会成为短板的冰魔方240散热器,也经受住了i7 13700K的FPU烤机考验,这顿时让我放心不少。

在测试中,技嘉Z790雪鹰主板给了我很大的惊喜,该主板的内存低延迟黑科技确实名不虚传,开启后相较开启前,性能大幅度提升,这种无需额外掏钱、也无需花费心思去设置的黑科技,不仅小白玩家非常友好,而且对各类热衷于超频跑分的发烧友也很有帮助。

以上就分享到这里了,希望对大家配机有所帮助,谢谢欣赏!
