本不该发生的杯具 联想拯救者笔记本电脑换屏记

近日,收到小伙伴送来的一台联想拯救者笔记本电脑,据反馈最开始是开机后黑屏,送电脑维修铺被告知是显卡出了问题,取回后发现屏幕也碎裂了,因此今天的问题一是要换个新的屏幕,二是解决开机黑屏的问题。

先在HDMI接口接一台显示器,开机后可看见带Logo的Windows系统载入界面和动画,但动画结束后就黑屏了,不过按电源开关又能执行睡眠动作,因此系统应该没有问题。

此时笔记本自带的显示屏又是如下的样子,没有图像信号,但是背光是亮的,判断显卡内存等硬件方面没有故障,应该是显示的输出设置或者显卡驱动出现了问题,有些笔记本的BIOS设置不对可能会导致这个现象。

强制关机后,开机按F2进入BIOS简易模式,其实就是设置启动磁盘和图形设备。

在图形设备设置中默认的选项是Discrete Graphic,选择为Dynamic Graphics。

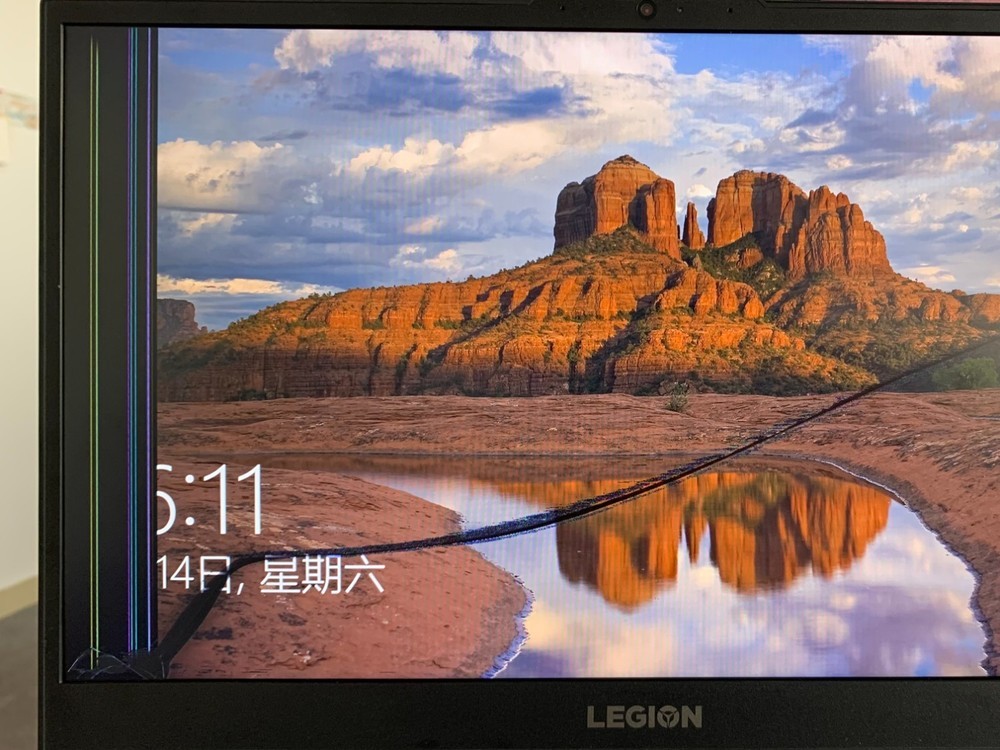

按F10保存重新启动,终于看到了Windows的锁屏界面,而屏幕上的裂痕看着也更加的明显。

关机后,用撬棒从屏幕的转轴铰链处下手,沿着四周把屏幕外面饰板的卡扣松开。实际上,在这步操作之前,应该用吹风机把屏幕外面饰板的一圈加热让固定的双面胶变软,但之前被电脑维修铺“蹂躏”了,所以也就省略了。

屏幕饰板非常薄,仅仅是个装饰,很容易取下来。

研究了半天,发现这款拯救者的显示屏并没有后部的金属框架,也就意味着并不是用螺丝固定,而是用胶条。当然这个胶条的位置也需要细心去找,猜测屏幕的碎裂就是强行撬开导致的。实际上,在下图四个红圈里面,有四条抽拉式胶条,换过手机电池的朋友对这个一定不陌生。将四个胶条抽出来后,屏幕就可以直接取下了。

取下屏幕后的A面内部,四周的金属部分构成了A面的支撑框架,液晶屏幕镶嵌其中。

液晶屏接口为常见的EDP接口,而且这一根排线中竟然还包括屏幕的背光电源。

打开EDP接口上的固定卡子,即可将排线取下。

新屏幕和拆下的旧屏幕对比,新屏幕很“贴心”的送了双面胶,而不是我们想要的抽拉胶,下次再换屏的话……这事还是不要有下次了。

旧屏幕型号为NV156FHM,京东方出品,带有FRU编号,应该是定制款。

新屏幕型号为LM156LFBL,同样为京东方出品,应该是个通用的型号,反正两个应该就是同样的东西。

新屏幕先接线通电测试,完美显示。

撕掉屏幕背后的双面胶保护贴纸后,贴在A面内部,再把屏表面的膜撕掉。

最后把屏幕的饰板安装复原,本次的换屏幕操作就到此结束了。

虽然现在电脑维修的店铺不多,不过维修人员的水平可谓是参差不齐。本次这台联想拯救者笔记本电脑原本只是BIOS设置出了问题,但是遇到了庸医却最终还要换了屏幕,可见现在的电脑维修近乎开盲盒一般了。因此电脑出现问题,大家要一定要擦亮眼睛,慎重选择维修店铺。
